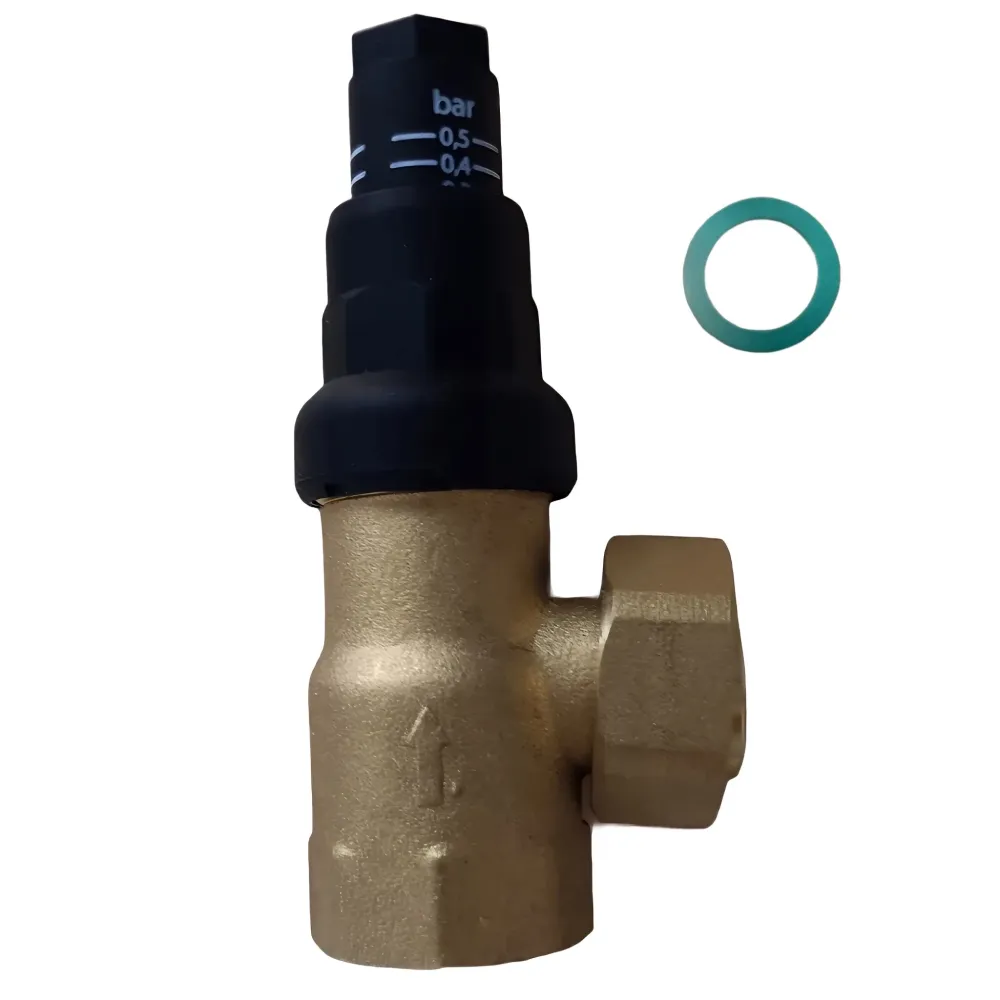

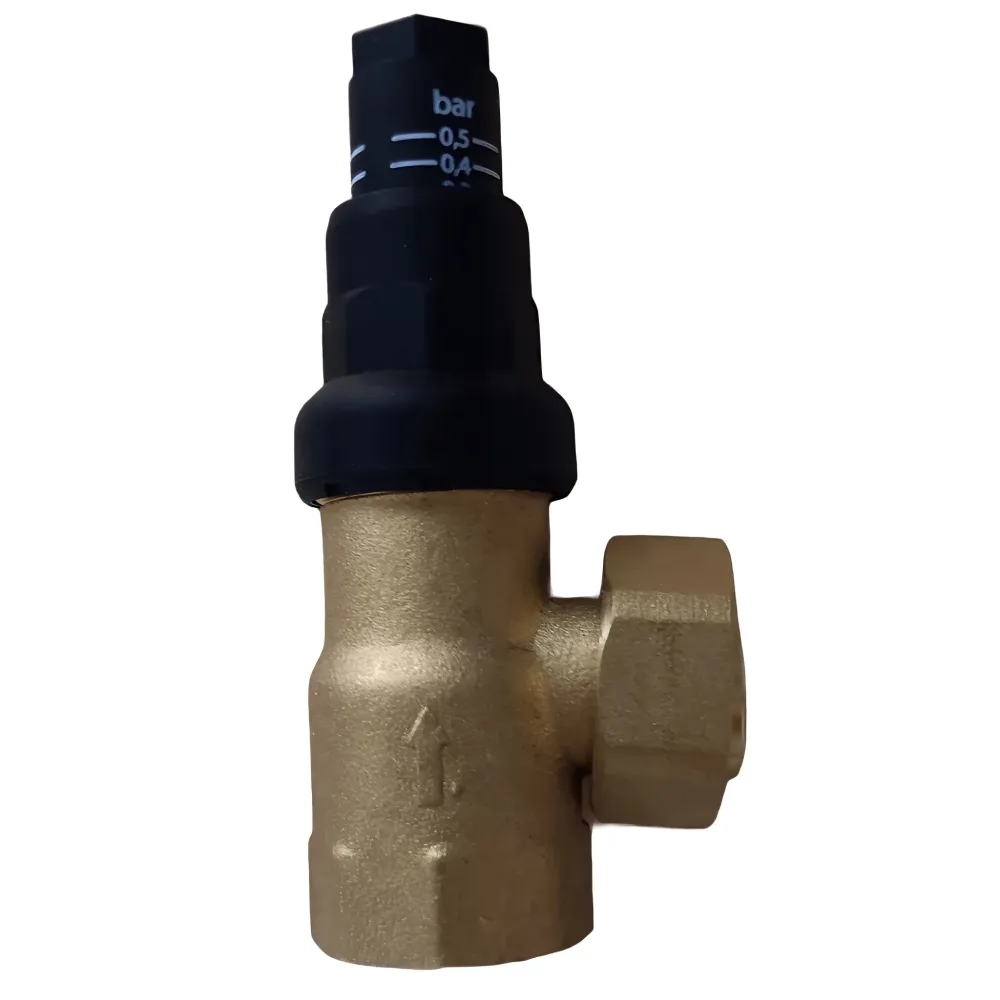

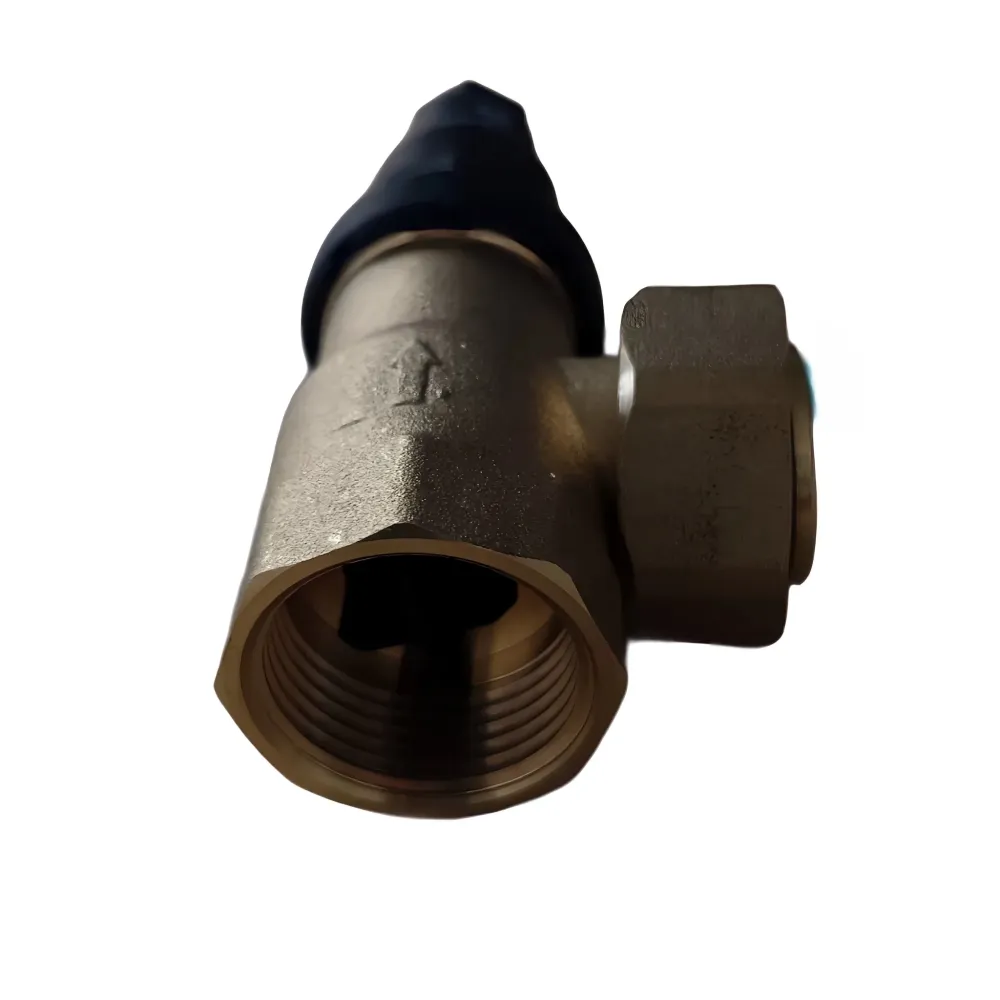

Přepouštěcí ventil diferenčního tlaku Afriso DÜ 3/4″ Rohová verze

Přepouštěcí ventil diferenčního tlaku Afriso DÜ 3/4″ — Rohový design

Aplikace

Obtokový ventil diferenčního tlaku slouží k udržení konstantního tlaku čerpadla v uzavřených topných systémech dle normy EN 12828 a zároveň snižuje rušivý hluk proudění. Zajišťuje, aby dopravní výška oběhového čerpadla zůstala stabilní i při měnících se polohách ventilů a částečném zatížení.

Rohové provedení je obzvláště vhodné pro stísněné instalační situace, například v rozdělovačích topných okruhů s omezeným prostorem nebo při dodatečné montáži.

Popis

Ventil má robustní mosazné pouzdro a dobře čitelnou nastavovací stupnici. Diferenční tlak se nastavuje na ventilu, když topný systém pracuje na plném zatížení; pokud se průtok sníží, obtokový ventil se automaticky otevře, aby se udržela konstantní dopravní výška čerpadla.

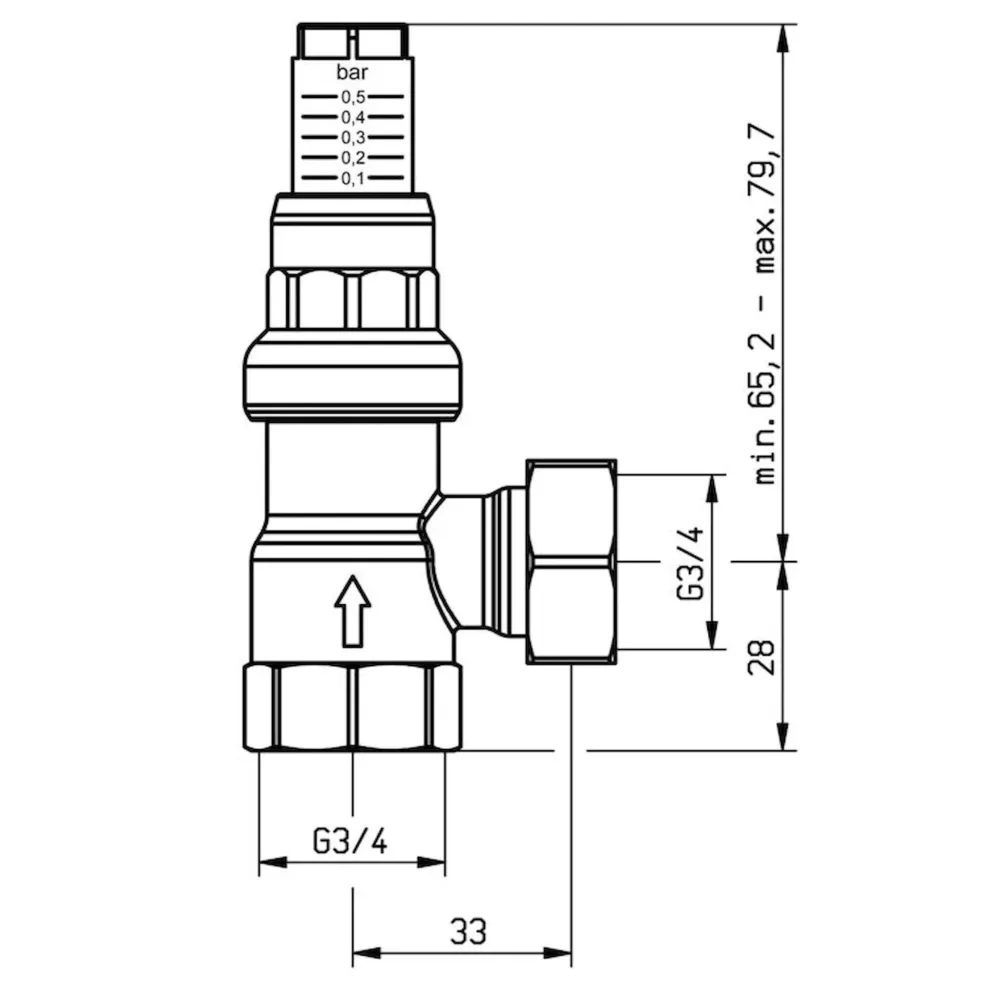

K dispozici v rovném nebo prostorově úsporném rohovém provedení; připojení: vstup s vnitřním závitem G¾, výstup s plochým těsněním a převlečnou maticí G¾. Nastavitelný tlak je plynule nastavitelný mezi 0,1 a 0,5 baru.

Technické informace

Provozní teplotní rozsah: max. 95 °C (krátkodobě do 120 °C). Provozní tlak: max. 6 barů. Plynule nastavitelný diferenční tlak: 0,1/0,5 baru. Materiál pouzdra: mosaz. Připojení: Vstup vnitřní závit G¾, výstup ploché těsnění šroubením s převlečnou maticí G¾.

Výhody

Konstantní výkon čerpadla a snížený hluk proudění vedou k většímu komfortu a delší životnosti čerpadel a komponentů. Plynulá stupnice nastavení umožňuje přesné přizpůsobení požadavkům systému.

Rohový design šetří místo a usnadňuje instalaci v těsných prostorech bez kompromisů v oblasti funkčnosti nebo přístupnosti.

Pokyny k instalaci a montáži

Namontujte ventil v blízkosti oběhového čerpadla nebo na určeném obtoku tak, aby nastavovací stupnice zůstala snadno přístupná. Během instalace dbejte na správné těsnění a utahovací momenty; ploché těsnění šroubového spoje zaručuje spolehlivé a bezproblémové spojení.

Před uvedením do provozu odvzdušněte systém a zkontrolujte těsnost. Nepřekračujte provozní tlak a teplotní limity; v případě nejasností se řiďte pokyny výrobce a instalačními příručkami.

Údržba a péče

Pravidelná vizuální kontrola a občasné seřízení nastavovací stupnice obvykle postačí. Před údržbou systém odtlakujte a nechte jej vychladnout. Nečistoty nebo usazeniny mohou ovlivnit jeho funkci; v případě potřeby je vyčistěte nebo vyměňte.

Oblasti použití

Ideální pro systémy ústředního vytápění v obytných a komerčních budovách, zejména tam, kde je třeba stabilizovat tlak čerpadla a minimalizovat hluk proudění. Kompaktní rohové provedení je vhodné i pro modernizace ve stísněných instalačních prostorech.

Technické údaje

• Maximální rozsah provozních teplot: 95 °C (krátkodobě 120 °C)
• Maximální provozní tlak: 6 barů
• Plynule nastavitelný diferenční tlak 0,1/0,5 baru
• Návrh rohu pouzdra
• Materiál: Mosazný konektor
• Vstup: Vnitřní závit G¾
• Výstup: Šroubové připojení, ploché těsnění s převlečnou maticí G¾

Rozsah dodávky

• Přepouštěcí ventil diferenčního tlaku Afriso
• těsnicí kroužek
• Návod k montáži
