Přepouštěcí ventil diferenčního tlaku – nastavitelný se stupnicí
Technické údaje
Maximální provozní tlak: 10 barů. Průměrný teplotní rozsah: 0–100 °C. Maximální obsah glykolu: 30 %. Médium: Voda a roztoky glykolu.
funkce
Obtokový ventil diferenčního tlaku zajišťuje řízený návrat průtoků v systémech s kolísavými stavy spotřebičů. Omezuje diferenční tlak generovaný čerpadlem a vrací přebytečný objem proporcionálně k počtu uzavřených spotřebičů.

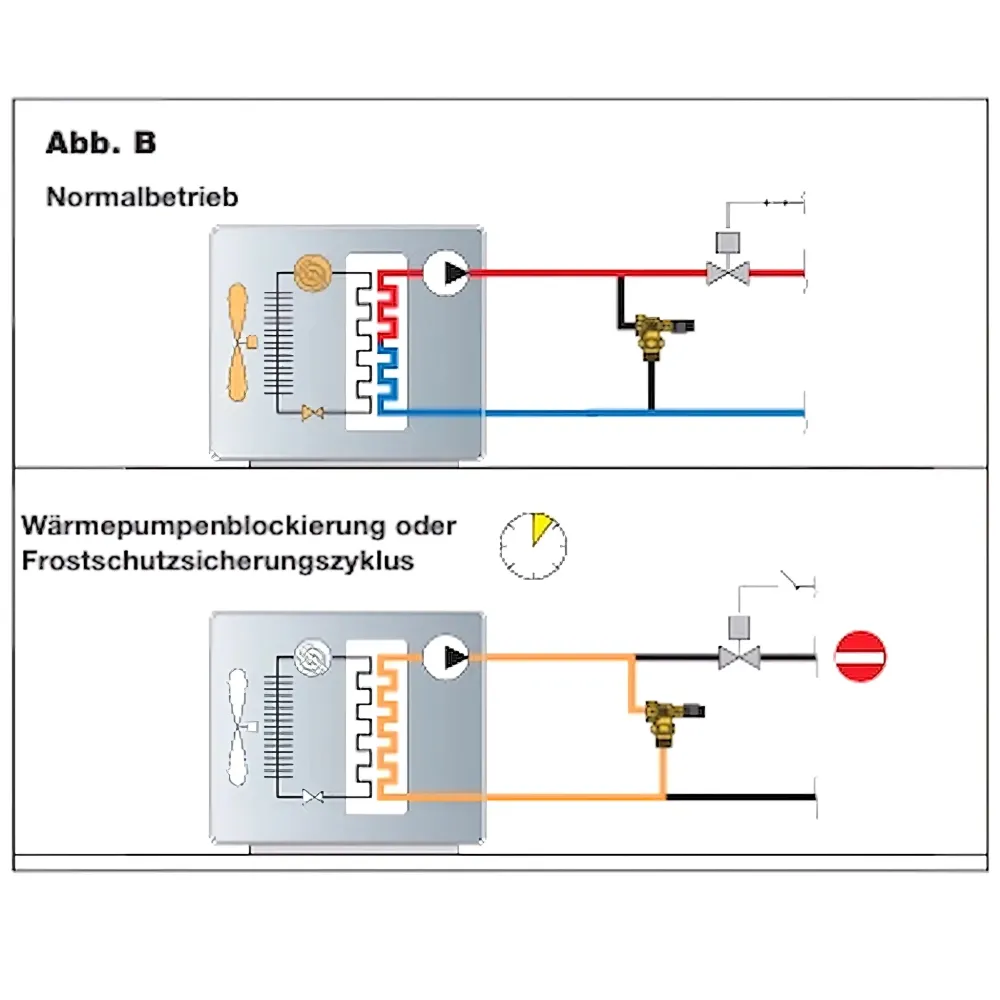

Zejména v systémech s tepelnými čerpadly nebo oběhovými čerpadly s regulací otáček zajišťuje ventil požadovaný minimální průtok nezbytný pro správný provoz stroje a pro prevenci poruch a přehřátí.
Nastavitelnost a ovládání
Plynulé nastavení pomocí viditelné stupnice umožňuje přesné přizpůsobení vypočítaným tlakovým podmínkám systému. Při uvádění do provozu by se nastavení mělo provést na základě charakteristické křivky čerpadla a požadovaného limitu diferenčního tlaku.
Jemné doladění během provozu umožňuje optimalizaci chování systému při měnícím se zatížení; nastavení se ukládá pro pozdější kontrolní měření.
Výhody
Ochrana čerpadla a regulačních komponent omezením maximálního diferenčního tlaku, snížením hladiny hluku a delší životností systému. Stabilnější hydraulické podmínky zlepšují regulační chování a účinnost.
Pokyny k montáži a údržbě
Ventil by měl být instalován na vhodném místě ve zpětném potrubí, kde bude přístupný pro kontrolu a seřízení. Sítko před ventilem zvyšuje provozní spolehlivost a snižuje opotřebení.
Doporučují se pravidelné vizuální a funkční kontroly, stejně jako kontrola obsahu glykolu a těsnění. Pro případ mrazu je nutné přijmout vhodná ochranná opatření.
Oblasti použití

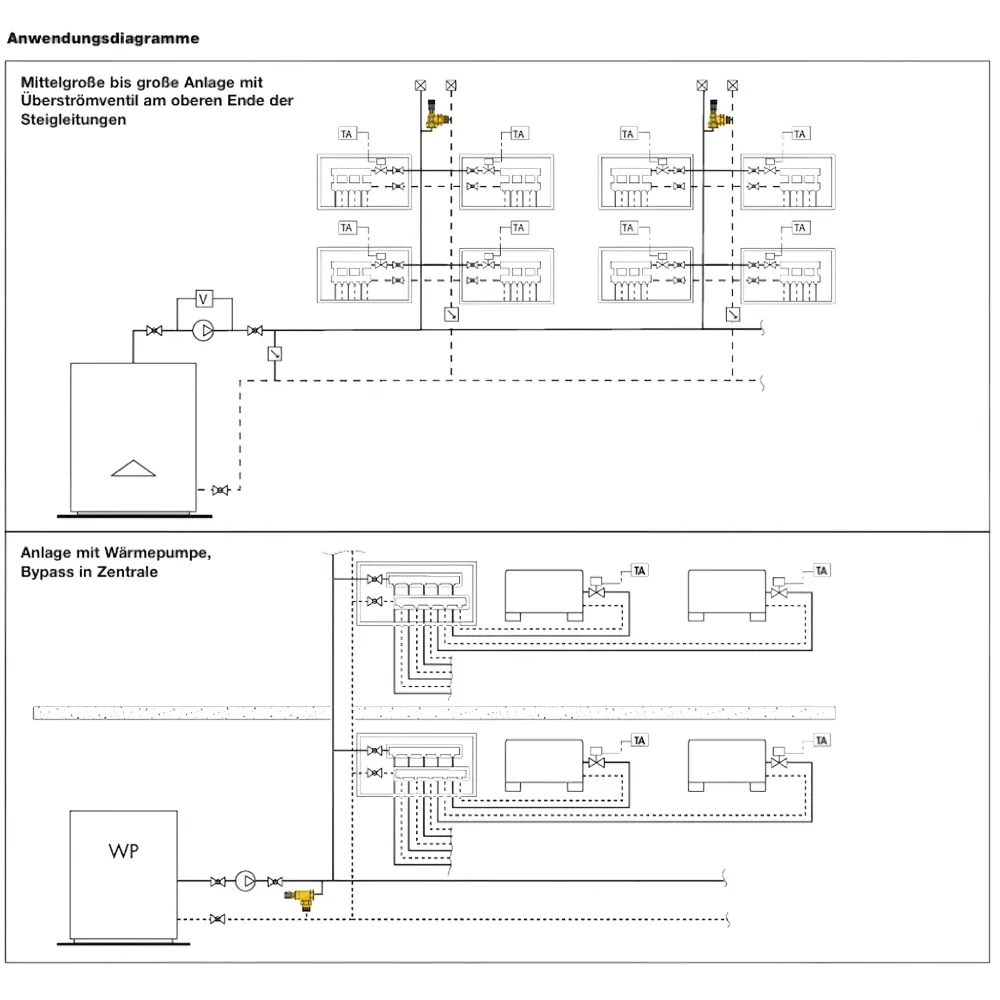

Vhodné pro systémy vytápění, chlazení a tepelná čerpadla s proměnným průtokem. Obzvláště užitečné v systémech s více spotřebiči, pohony nebo čerpadly s regulací otáček pro zajištění minimálního průtoku a omezení tlaku.
Technické údaje
- Maximální pracovní tlak: 10 barů
- Rozsah teplot média: 0–100 °C
- Maximální obsah glykolu: 30 %
- Činidla: Voda, roztoky glykolu
- Nastavení: 10–60 kPa (1–6 m w.s. )

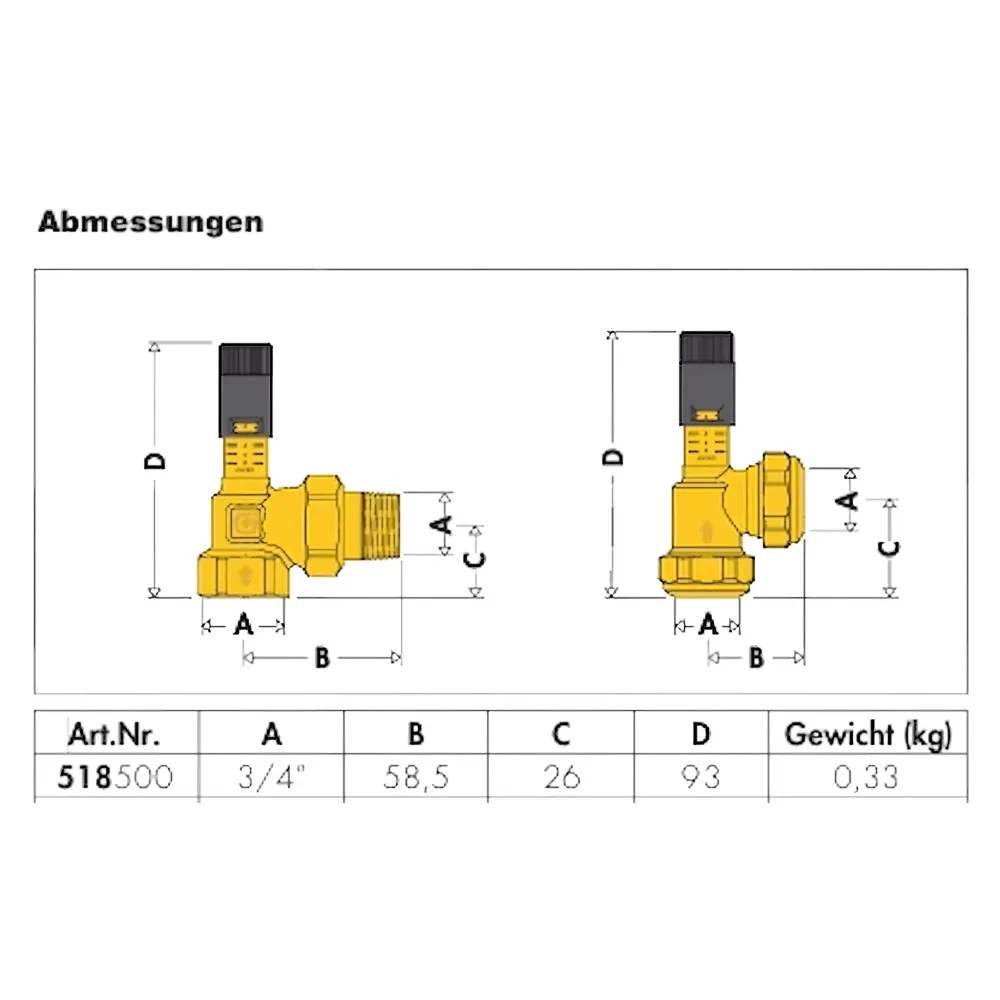

- Připojení:
- 3/4” vnitřní závit (ISO 228-1) pro vnější závit se šroubovým připojením
