Technické detaily:
– Typ: Válcový šroub
– Norma: ISO 10642 (dříve DIN 7991)
– Závit: Podle zvolené varianty
– Pevnost: 8-8
– Povrch: černě pozinkovaný
– Pohon: Vnitřní šestihran
– Délka: Podle zvolené varianty
Tento zápustný šroub s vnitřním šestihranikem podle ISO 10642 (dříve DIN 7991) je vyroben z vysoce kvalitní oceli a má černě pozinkovaný povrch. Ideálně se hodí pro profesionální i soukromé aplikace, kde mají být hlavy šroubů v jedné rovině s povrchem.
U jemného závitu je uvedena stoupání, u normálního závitu nikoli.
Synonymní označení:
- Zápustný šroub s vnitřním šestihranikem
- Šroub s vnitřním šestihranikem a zápustnou hlavou
- Zápustný šroub
- Plochá hlava se šestihranikem

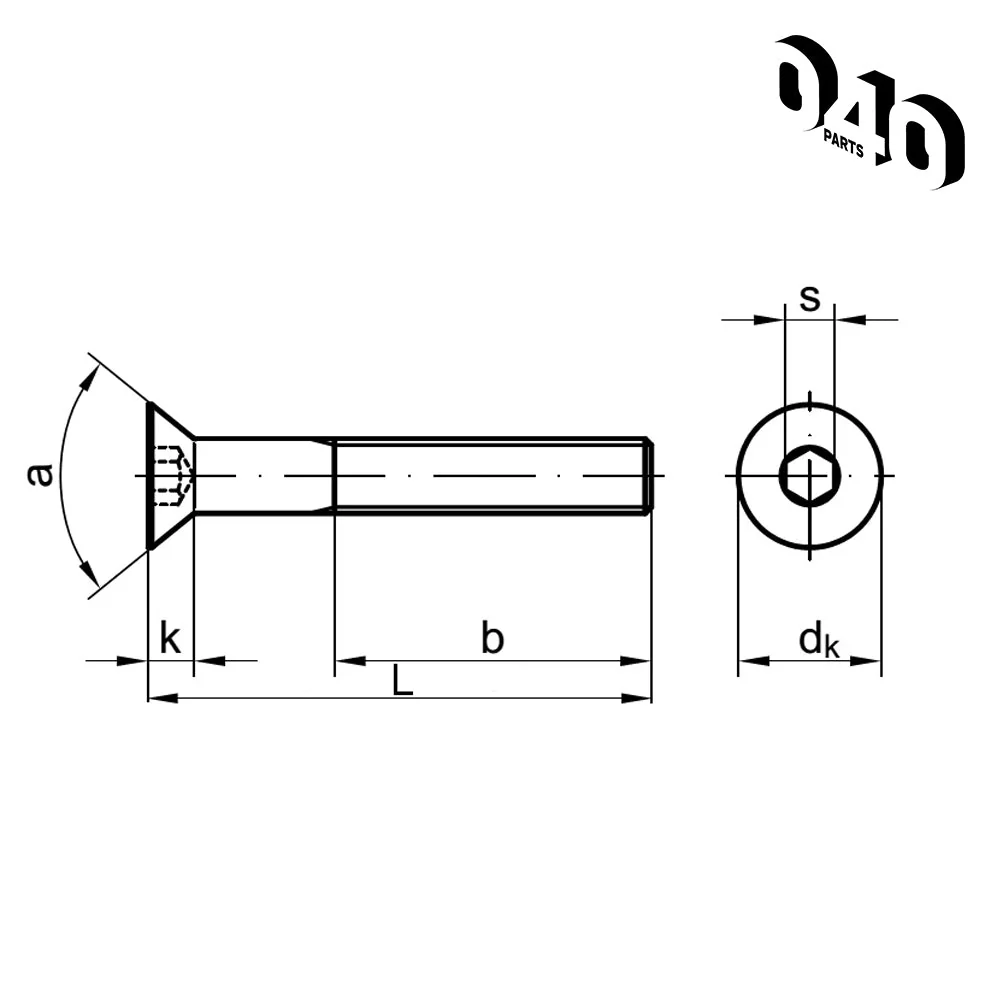

Rozměry (viz nákres v obrázcích):
- b = Délka závitu (může se lišit z důvodu výroby nebo být větší. Pokud si přejete konkrétní délky, kontaktujte nás před objednávkou.)
- s = Šíře klíče
- k = Výška hlavy (výška zápustné hlavy)
- dk = Průměr hlavy
*Rozměry nejsou normovány, jedná se o orientační hodnoty.
| Velikost závitu (M) | Výška hlavy (k) | Průměr hlavy (dk) | Max. délka závitu (b) | Šíře klíče (s) | Stoupání závitu (p) |
|---|---|---|---|---|---|
| M3 | 1,65 mm | 6,72 mm | 18 mm | 2,0 mm | 0,50 mm |
| M4 | 2,20 mm | 8,96 mm | 20 mm | 2,5 mm | 0,70 mm |
| M5 | 2,50 mm | 11,20 mm | 22 mm | 3,0 mm | 0,80 mm |
| M6 | 3,00 mm | 13,44 mm | 24 mm | 4,0 mm | 1,00 mm |
| M8 | 4,00 mm | 17,92 mm | 28 mm | 5,0 mm | 1,25 mm |
| M10 | 5,00 mm | 22,40 mm | 32 mm | 6,0 mm | 1,50 mm |
| M12 | 6,00 mm | 26,88 mm | 36 mm | 8,0 mm | 1,75 mm |
(Zobrazené fotografie produktu jsou příklady orientační povahy pro hrubou představu tvaru a barvy. Rozměry a materiály se mohou lišit – rozhodující je popis výrobku.)
