Technické údaje:
– Typ: Válcová šroub
– Norma: ISO 10642 (dříve DIN 7991)
– Závit: Podle zvolené varianty
– Pevnost: 8-8
– Povrch: černě zinkovaný
– Pohon: Vnitřní šestihran
– Délka: Podle zvolené varianty
Tato ponořená šroub s vnitřním šestihranem podle ISO 10642 (dříve DIN 7991) je vyrobena z vysoce kvalitní oceli a má černě zinkovaný povrch. Ideálně se hodí pro profesionální i soukromé aplikace, kde mají být šroubové hlavy zarovnány s povrchem.
U jemného závitu se uvádí rozteč, u standardního závitu se neuváří.
Synonymní označení:
- Ponořená hlava šroub s vnitřním šestihranem
- Vnitřní šestihran-ponořená šroub
- Ponořená šroub
- Plochá hlava šroub s vnitřním šestihranem

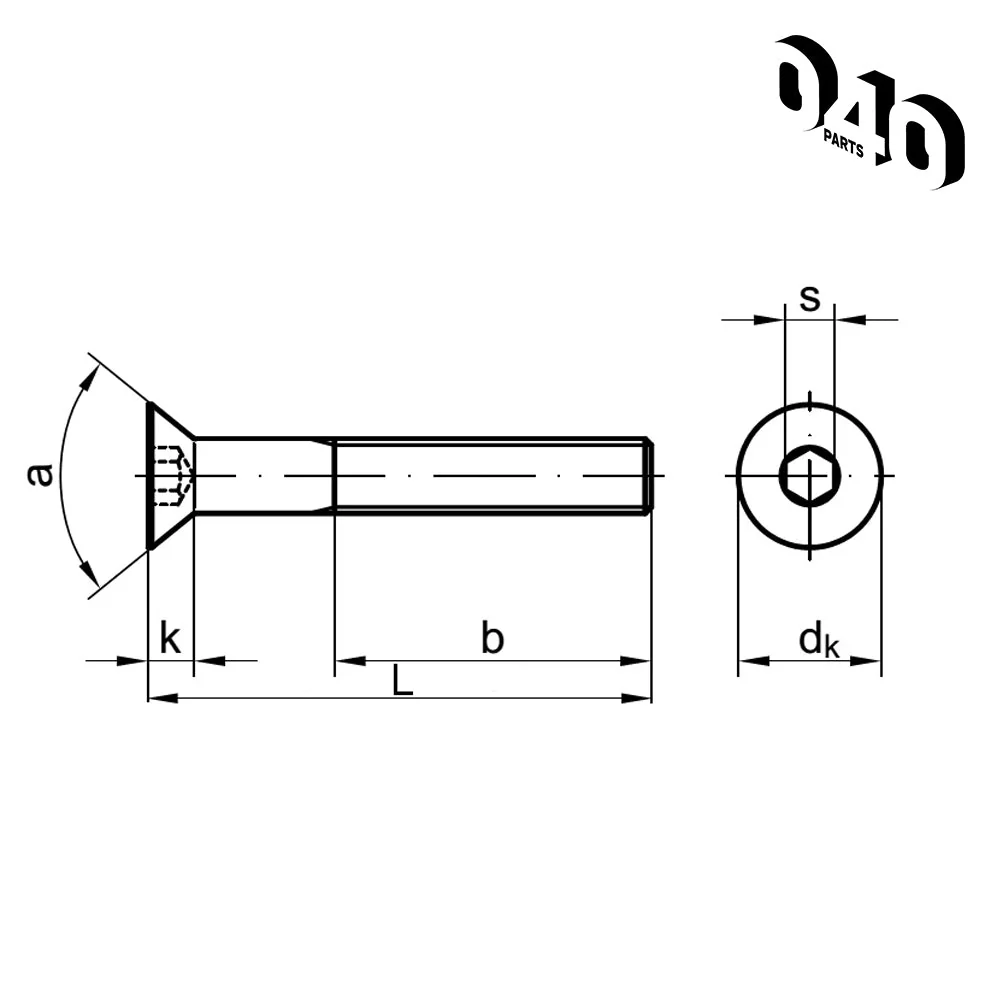

Rozměry (viz výkres na obrázcích):
- b = Délka závitu (může se lišit nebo být větší kvůli výrobě. Prosím kontaktujte nás před objednávkou, pokud chcete konkrétní délky.)
- s = Velikost klíče
- k = Výška hlavy (výška ponořené hlavy)
- dk = Průměr hlavy
*Rozměry nejsou normalizované, ale orientační hodnoty.
| Velikost závitu (M) | Výška hlavy (k) | Průměr hlavy (dk) | Max. délka závitu (b) | Velikost klíče (s) | Rozteč závitu (p) |
|---|---|---|---|---|---|
| M3 | 1,65 mm | 6,72 mm | 18 mm | 2,0 mm | 0,50 mm |
| M4 | 2,20 mm | 8,96 mm | 20 mm | 2,5 mm | 0,70 mm |
| M5 | 2,50 mm | 11,20 mm | 22 mm | 3,0 mm | 0,80 mm |
| M6 | 3,00 mm | 13,44 mm | 24 mm | 4,0 mm | 1,00 mm |
| M8 | 4,00 mm | 17,92 mm | 28 mm | 5,0 mm | 1,25 mm |
| M10 | 5,00 mm | 22,40 mm | 32 mm | 6,0 mm | 1,50 mm |
| M12 | 6,00 mm | 26,88 mm | 36 mm | 8,0 mm | 1,75 mm |

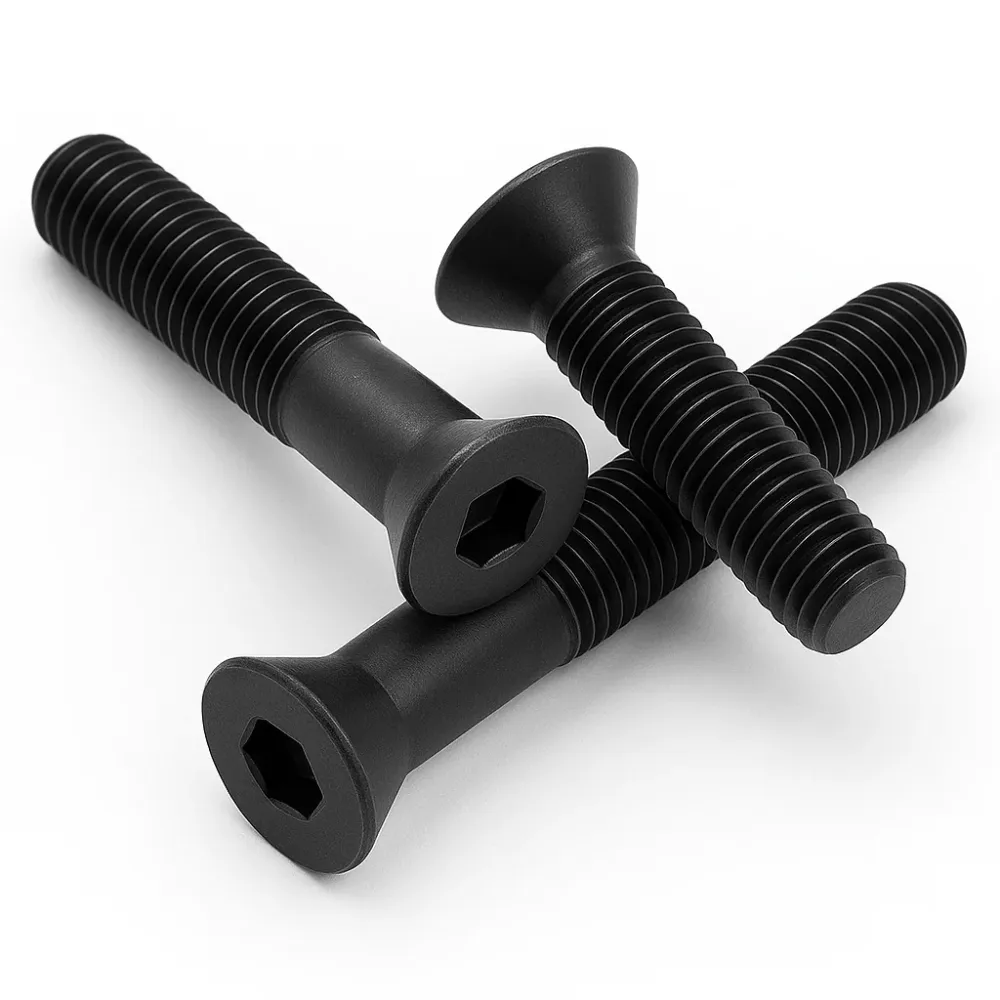

(Zobrazené produktové obrázky jsou příkladové ilustrace pro hrubou orientaci tvaru a barvy. Rozměry a materiály se mohou lišit – rozhodující je popis produktu.)
