Technické detaily:
– Typ: Válcová šroub
– Norma: DIN 912 / ISO 4762
– Závit: Podle vybrané varianty
– Pevnost: 8-8
– Povrch: černě pozinkovaný
– Pohon: Vnitřní šestihran
– Délka: Podle vybrané varianty

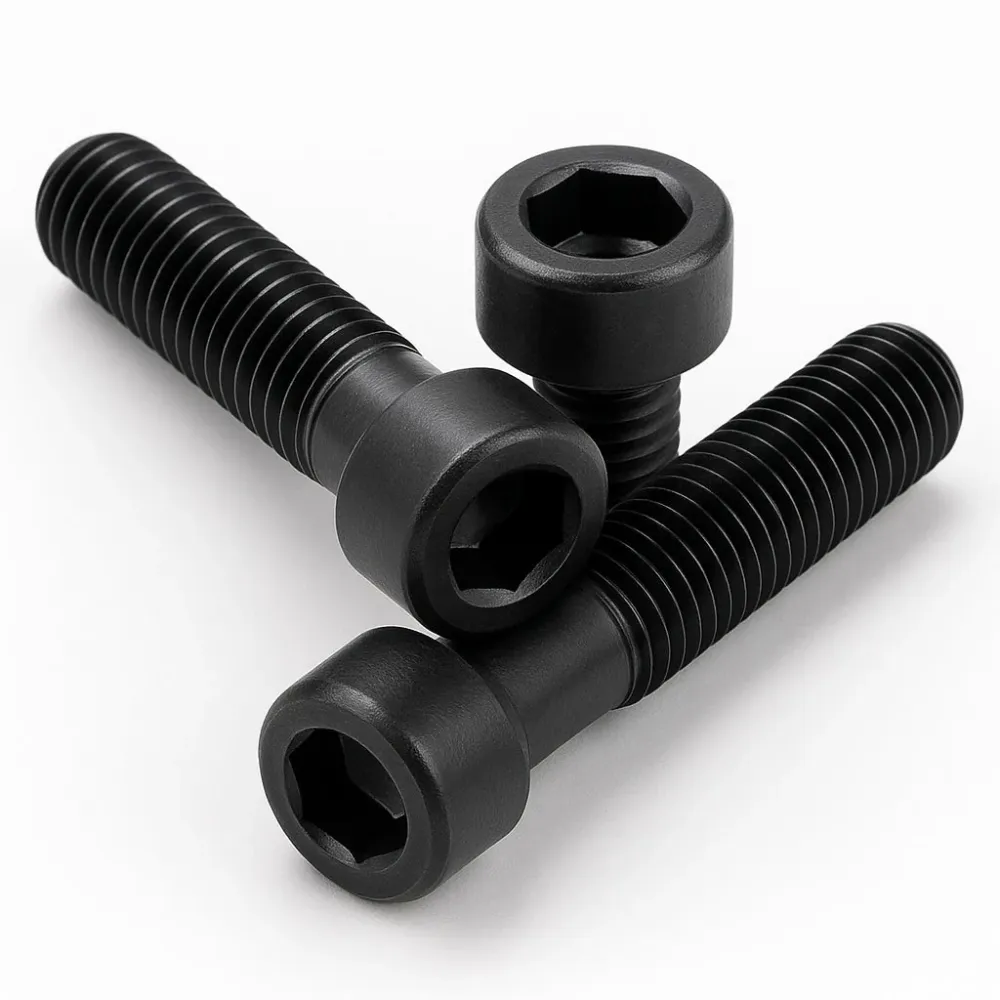

Tato válcová šroub podle DIN 912 / ISO 4762 je vyrobena z vysoce kvalitní oceli a má černě pozinkovaný povrch. Ideální pro profesionální i soukromé aplikace.
U jemného závitu je uvedena rozteč, u normálního závitu není.
Synonymní označení:
- Válcová čepová šroub
- Šrouby s vnitřním šestihranem
- Válcové šrouby s vnitřním šestihranem
- Vnitřní šestihranné šrouby

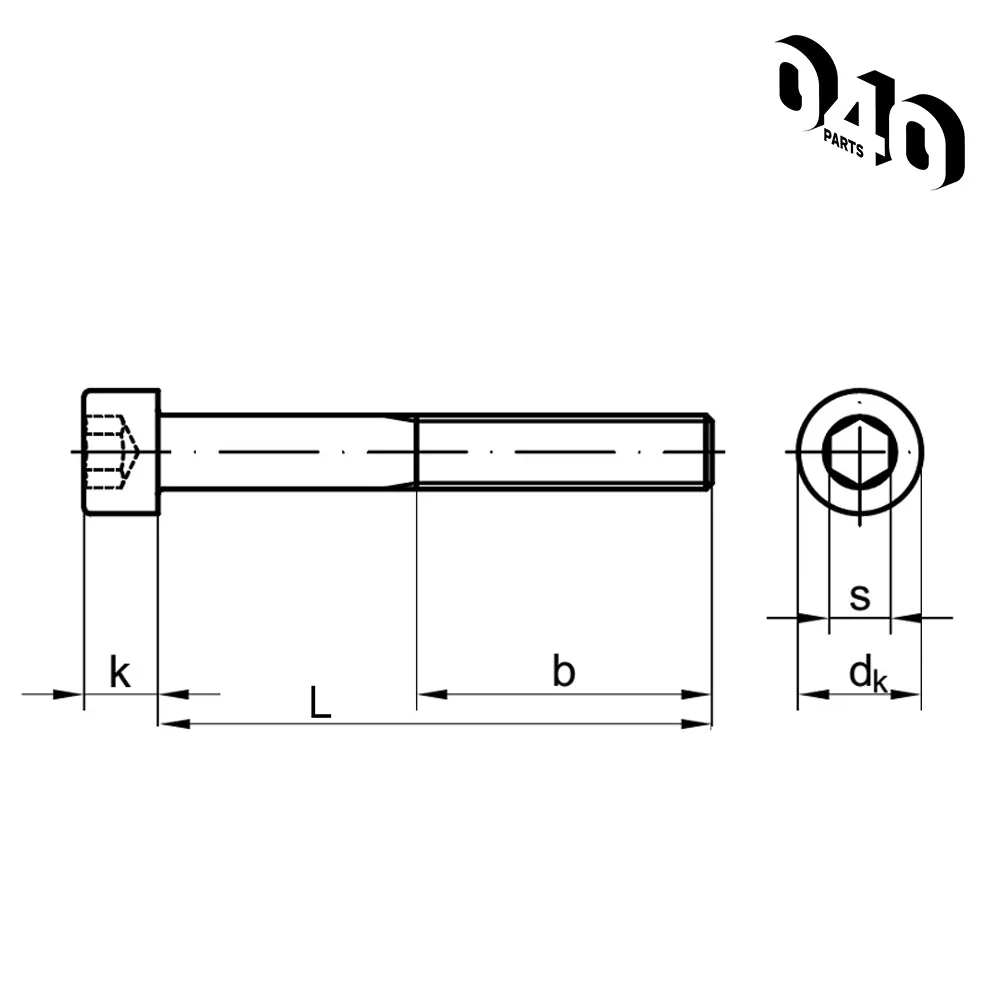

Rozměry (viz náčrt na obrázcích):
- b = Délka závitu (může se lišit nebo být větší z důvodu výroby. Prosím kontaktujte nás před objednávkou, pokud požadujete specifické délky.)
- s = Velikost klíče
- k = Výška hlavy
*Rozměry nejsou normalizovány, jde o orientační hodnoty.
| Velikost závitu (M) | Výška hlavy (k) | Průměr hlavy (dk) | Max. délka závitu (b) | Velikost klíče (s) | Rozteč závitu (p) |
|---|---|---|---|---|---|
| M3 | 3,00 mm | 5,50 mm | 18 mm | 2,5 mm | 0,50 mm |
| M4 | 4,00 mm | 7,00 mm | 20 mm | 3,0 mm | 0,70 mm |
| M5 | 5,00 mm | 8,50 mm | 22 mm | 4,0 mm | 0,80 mm |
| M6 | 6,00 mm | 10,00 mm | 24 mm | 5,0 mm | 1,00 mm |
| M8 | 8,00 mm | 13,00 mm | 28 mm | 6,0 mm | 1,25 mm |
| M10 | 10,00 mm | 16,00 mm | 32 mm | 8,0 mm | 1,50 mm |
| M12 | 12,00 mm | 18,00 mm | 36 mm | 10,0 mm | 1,75 mm |
(Zobrazené produktové obrázky jsou příkladné obrázky pro hrubou orientaci formou a barvou. Rozměry a materiály se mohou lišit – rozhodující je popis zboží.)
