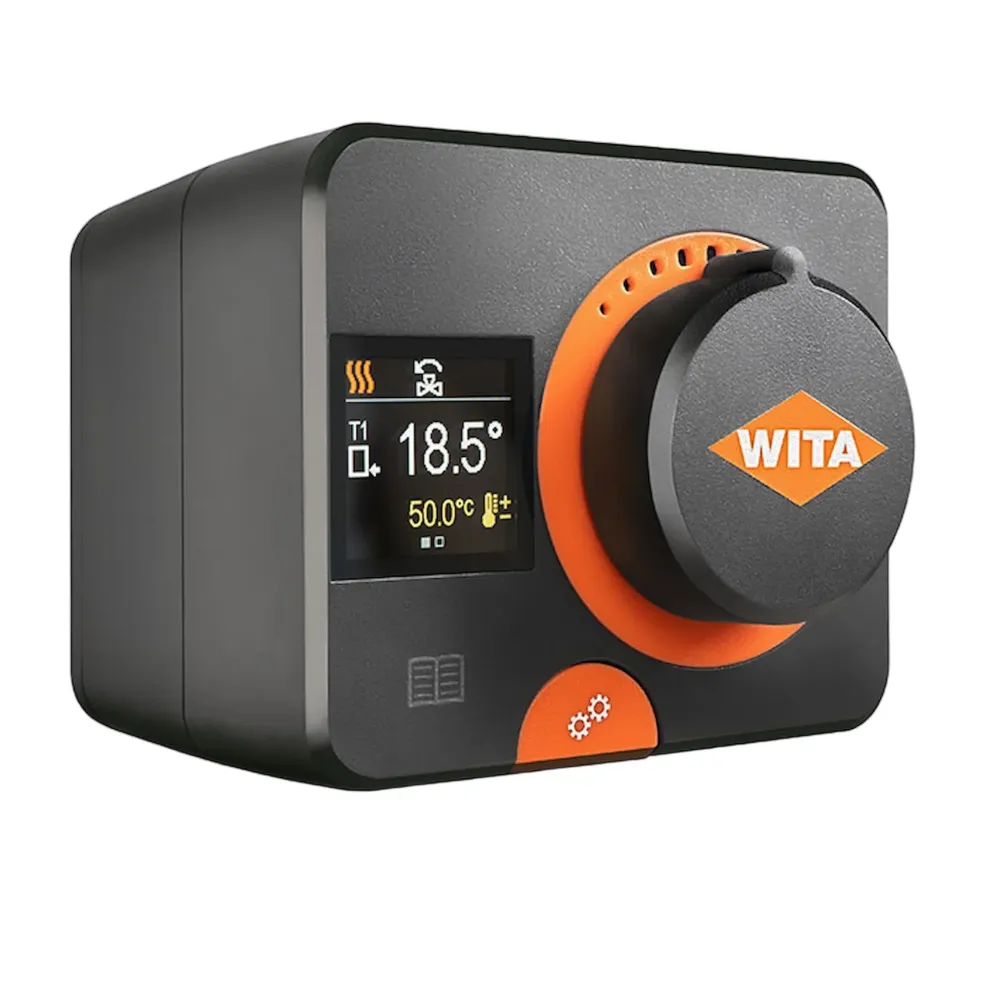

SM WR FR – Regulátor konstantní/pevné hodnoty teploty pro topné a chladicí systémy
Oblasti použití
SM WR FR je vhodný pro udržování vysoké teploty vratné vody, regulaci podlahového vytápění a všude tam, kde je vyžadována konstantní teplota. Funguje v systémech vytápění i chlazení a přizpůsobuje se různým hydraulickým požadavkům.
Barevný displej a ovládání
Integrovaný barevný displej zobrazuje základní teploty během provozu a automaticky přizpůsobuje zobrazení instalační poloze regulátoru. Pod ručním ovládacím knoflíkem se nacházejí čtyři ovládací tlačítka pro pohodlné nastavení všech parametrů.
Po aktivaci ručního spínače se pohon z důvodu úspory energie vypne, což umožňuje přímou úpravu nastavení bez zbytečné spotřeby energie.
Montáž a připojení
Pohon je vybaven speciální montážní přírubou; tlačítko pro montáž/demontáž umožňuje snadné a beznástrojové upevnění na směšovač nebo ventil a také rychlé odpojení. Předem smontované připojovací kabely pro síťové napájení a teplotní senzory činí zařízení okamžitě připraveným k provozu.
uvedení do provozu
První uvedení do provozu se provádí pomocí průvodce spuštěním, který uživatele provede výběrem aplikace (vytápění nebo chlazení) a hydraulického systému (regulace teploty vratné nebo přívodní vody). Provozní parametry lze poté dle potřeby upravit.
Bezpečnost a spolehlivost
Řídicí systém je navržen tak, aby nedošlo k poškození regulátoru, a to ani v případě delšího zablokování pohonu. Díky tomu je SM WR FR robustním a odolným řešením pro spolehlivou regulaci teploty v rámci zvoleného provozního rozsahu.
Technické údaje
- Snadná montáž a >Nastavení
- Rozsah nastavení teploty 5 – 90 °C
- Libovolný volitelný teplotní rozsah
- Výběr hydraulických systémů
- Volba a nastavení směru otáčení
- Digitální displej pro zobrazení teplot
- Nastavení režimu vytápění nebo chlazení
- Signalizace směru otáčení
- Signalizace v případě poruchy senzoru
- PID regulace směšovačů a ventilů
- Ochrana proti mrazu a ochrana proti přehřátí
- Odolné proti ucpávání
|
SM WR 05 FR |
|
| Točivý moment: |
5 Nm |
| Úhel natočení: | 90° |
| Rychlost otáčení: | 2 minuty/90° |
| Provozní režim: | 3bodový, PDI |
| Napájecí napětí: | 230 V AC, 50 Hz |
| Spotřeba energie: | max. 5 W |
| Spotřeba energie v pohotovostním režimu: | max. 0,5 W |
| Okolní teplota: | 0–50 °C |
| Třída ochrany: | I dle EN 60730-1 |
| Třída ochrany: | IP 42 dle normy EN60529 |
| Rozměry (š x v): | 95 × 80 × 92 mm |
| Hmotnost: | cca 900 g |
| Barva/Materiál: | Šedá/PC |
