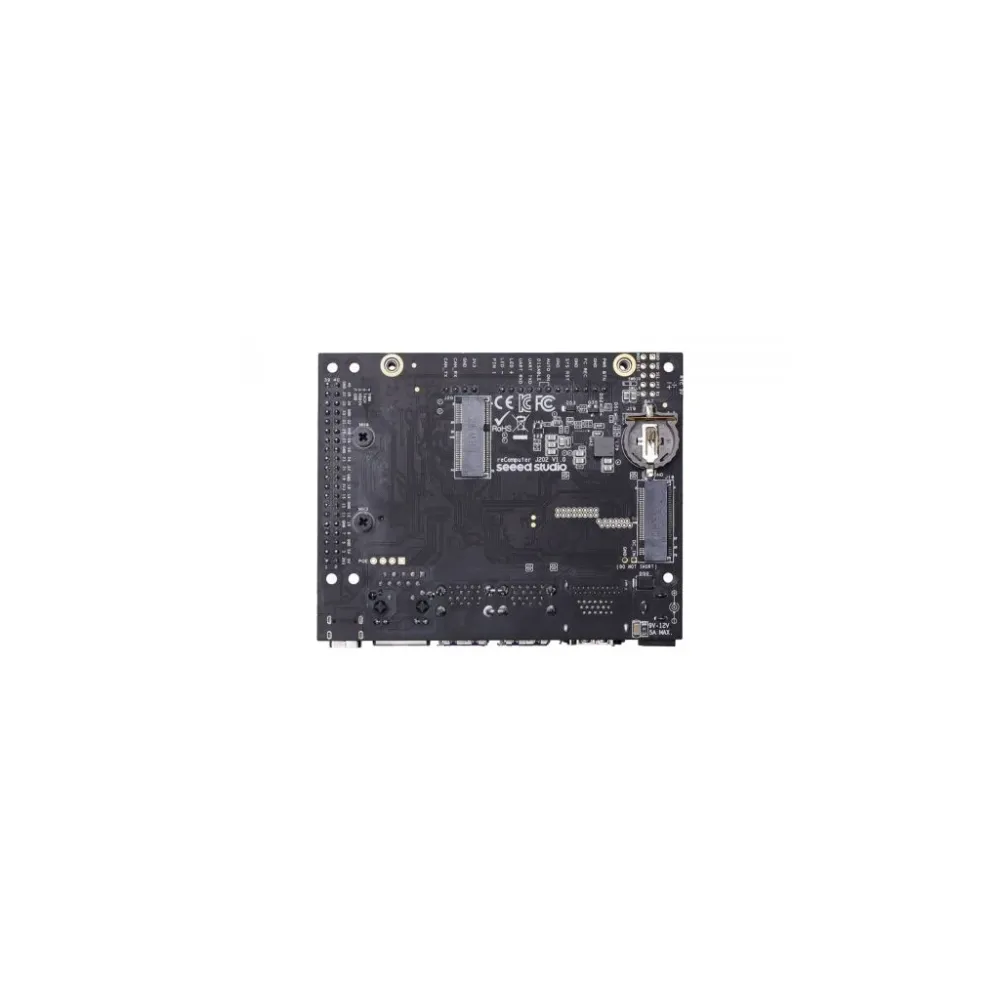

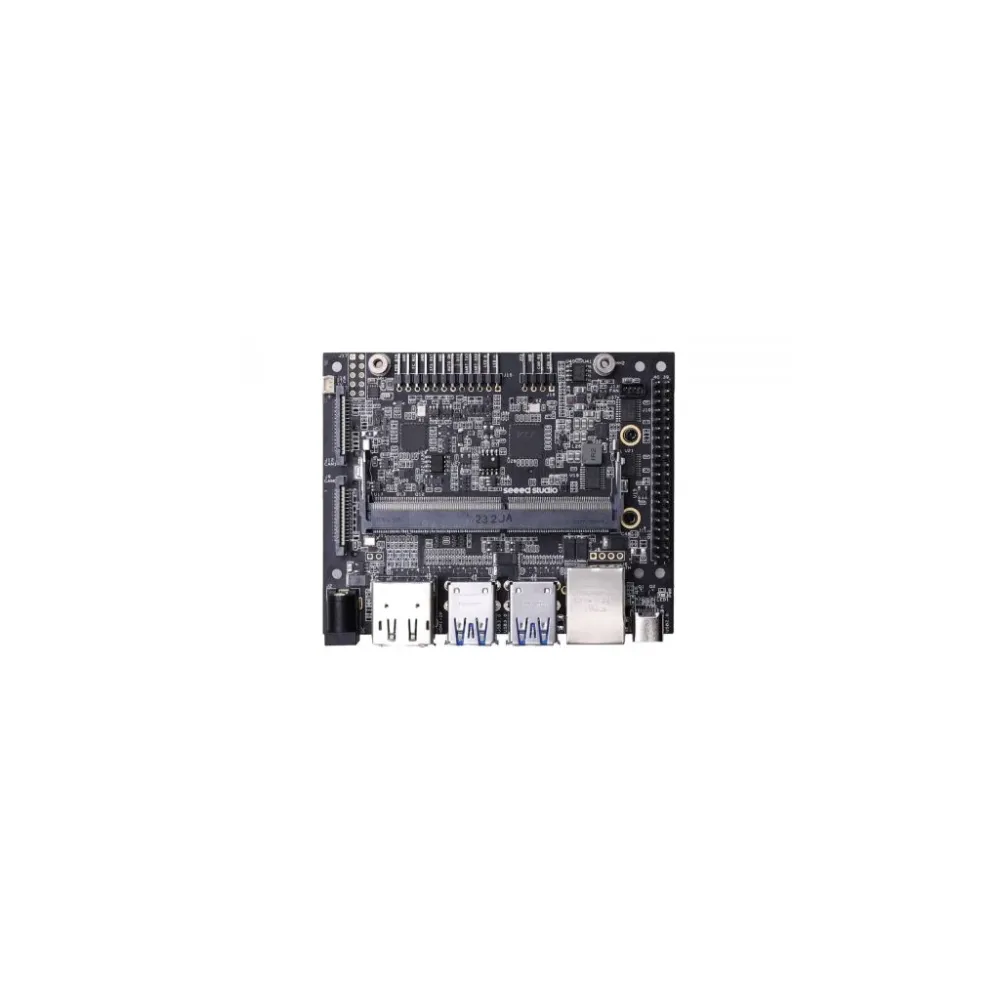

Nosná deska reComputer J202 od Seeed Studio je výkonná nosná deska navržená pro NVIDIA Jetson Nano, Xavier NX a TX2 NX výpočetní moduly. S téměř identickým designem jako nosná deska NVIDIA Jetson Xavier NX Developer Kit, J202 poskytuje osvědčenou platformu pro edge AI nasazení s 4x USB 3.1 Gen2 porty, M.2 Key M pro NVMe SSD, M.2 Key E pro WiFi/Bluetooth, duální CSI rozhraní pro kamery a 40-pinový GPIO header kompatibilní s Raspberry Pi.
Co je to nosná deska reComputer J202?
reComputer J202 je univerzální nosná deska, která proměňuje NVIDIA Jetson výpočetní moduly v plnohodnotné edge AI počítače. Navržena pro inženýry vytvářející produkční AI aplikace, tato kompatibilní nosná deska NVIDIA Jetson nabízí stejný formát jako oficiální Xavier NX Developer Kit a přidává průmyslové funkce jako podpora Power-over-Ethernet, CAN sběrnice a zálohování baterií reálného času.
Ať už nasazujete aplikace počítačového vidění, stavíte autonomní roboty nebo vytváříte průmyslová IoT řešení, J202 poskytuje konektivitu potřebnou pro náročné edge AI úlohy. Deska podporuje tři různé Jetson moduly—umožňující škálování od základního AI až po výkonný inference na stejné hardwarové platformě.
Klíčové vlastnosti
- Kompatibilita s třemi moduly: Funguje s Jetson Nano, Xavier NX a TX2 NX výpočetními moduly přes 260-pinový SODIMM konektor
- Vysokorychlostní úložiště: M.2 Key M slot s PCIe x4 rozhraním podporuje NVMe SSD—ideální pro rychlé spuštění a načítání aplikací
- Bezdrátové připojení: M.2 Key E slot pro WiFi/Bluetooth moduly umožňuje flexibilní bezdrátové nasazení
- Bohaté USB připojení: 4x USB 3.1 Type-A porty s přenosovou rychlostí až 10Gbps, plus USB 2.0 Type-C v režimu zařízení pro obnovu
- Podpora duální kamery: Dva MIPI-CSI 2-lanové rozhraní umožňují aplikace se stereoskopickým viděním a vícekamerové sestavy
- Dual Display Output: HDMI 2.1 and DisplayPort connectors support dual-monitor configurations for HMI applications
- Dvojitý výstup pro displej: konektory HDMI 2.1 a DisplayPort podporují konfigurace s dvěma monitory pro HMI aplikace
- Průmyslová rozhraní: CAN sběrnice, RTC se zálohou na baterii a 4pinové PWM řízení ventilátoru pro spolehlivý provoz 24/7
- Podpora PoE: napájení přes Ethernet pomocí dedikovaného konektoru usnadňuje instalaci
- Kompatibilní GPIO s Raspberry Pi: 40pinový rozšiřující konektor podporuje Pi HATy a příslušenství, urychluje vývoj

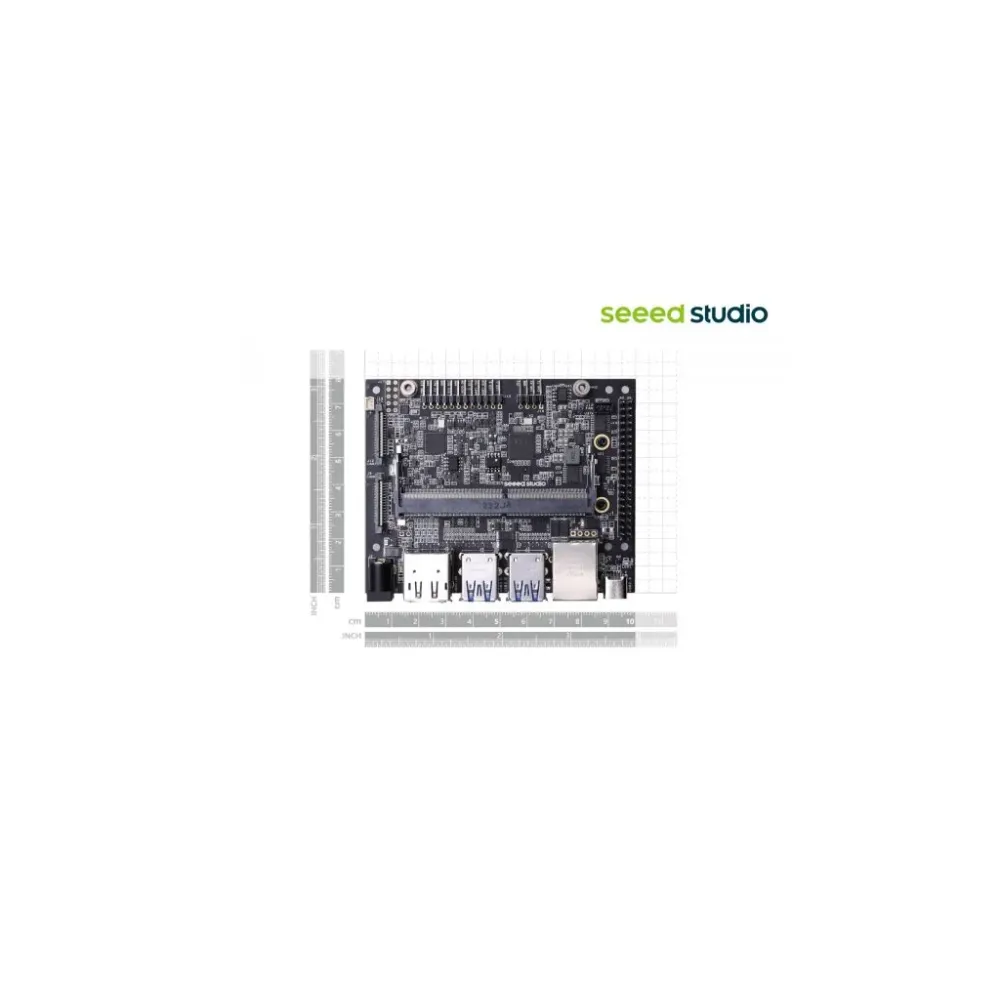

Kompaktní rozměry: rozměry 100mm x 80mm s možností stolního nebo nástěnného uchycení
| Technické specifikace | Parametr |
|---|---|
| Hodnota | Nosná deska |
| Seeed Studio reComputer J202 | Kompatibilní moduly |
| NVIDIA Jetson Nano / Xavier NX / TX2 NX | Rozměry |
| 100mm x 80mm | Napájecí vstup |
| DC 9-16V (adaptér 12V/5A v balení) | Úložiště |
| 1x M.2 Key M (PCIe x4, NVMe SSD) | Bezdrátové rozhraní |
| 1x M.2 Key E (PCIe x1 + USB 2.0) | Ethernet |
| 1x RJ45 Gigabit (10/100/1000M) s podporou PoE | USB porty |
| 4x USB 3.1 Type-A + 1x USB 2.0 Type-C (zařízení) | Kamerové rozhraní |
| 2x MIPI-CSI (každý 2 linky) | Výstupy pro displej |
| 1x HDMI 2.1, 1x DisplayPort | Řízení ventilátoru |
| 4pinový PWM s tachometrem | CAN sběrnice |
| 1x CAN (3,3V) – Ne pro Jetson Nano | RTC |
| GPIO | Zálohované baterií (držák CR2032 + 2pinový konektor) |
| 40pinový kompatibilní s Raspberry Pi | Provozní teplota |
0°C až 60°C
Pinout 40pinového rozšiřujícího konektoru
| J202 má kompatibilní 40pinový konektor Raspberry Pi, který umožňuje použití stovek existujících HATů a příslušenství. Všechny signály pracují na úrovni 3,3V s odpovídající ochranou a úrovňovým posunem tam, kde je to potřeba. | Detaily |
|---|---|
| Napájení | 3,3V (2 piny), 5,0V (2 piny), zem (8 pinů) |
| I2C | I2C0 a I2C1 s pull-up odpory 2,2 kΩ |
| UART | UART1 (TXD, RXD, RTS, CTS) – 3,3V |
| SPI | SPI0 a SPI1 (MOSI, MISO, SCK, CS0, CS1) |
| I2S | I2S0 (CLK, FS, DIN, DOUT) pro audio |
| PWM | GPIO07, GPIO13 s podporou PWM |
| GPIO | Více konfigurovatelných GPIO pinů |
Aplikace
Nosná deska reComputer J202 je navržena pro širokou škálu aplikací edge AI a robotiky, poskytující konektivitu a výpočetní výkon potřebný pro náročné úlohy:
- <st
