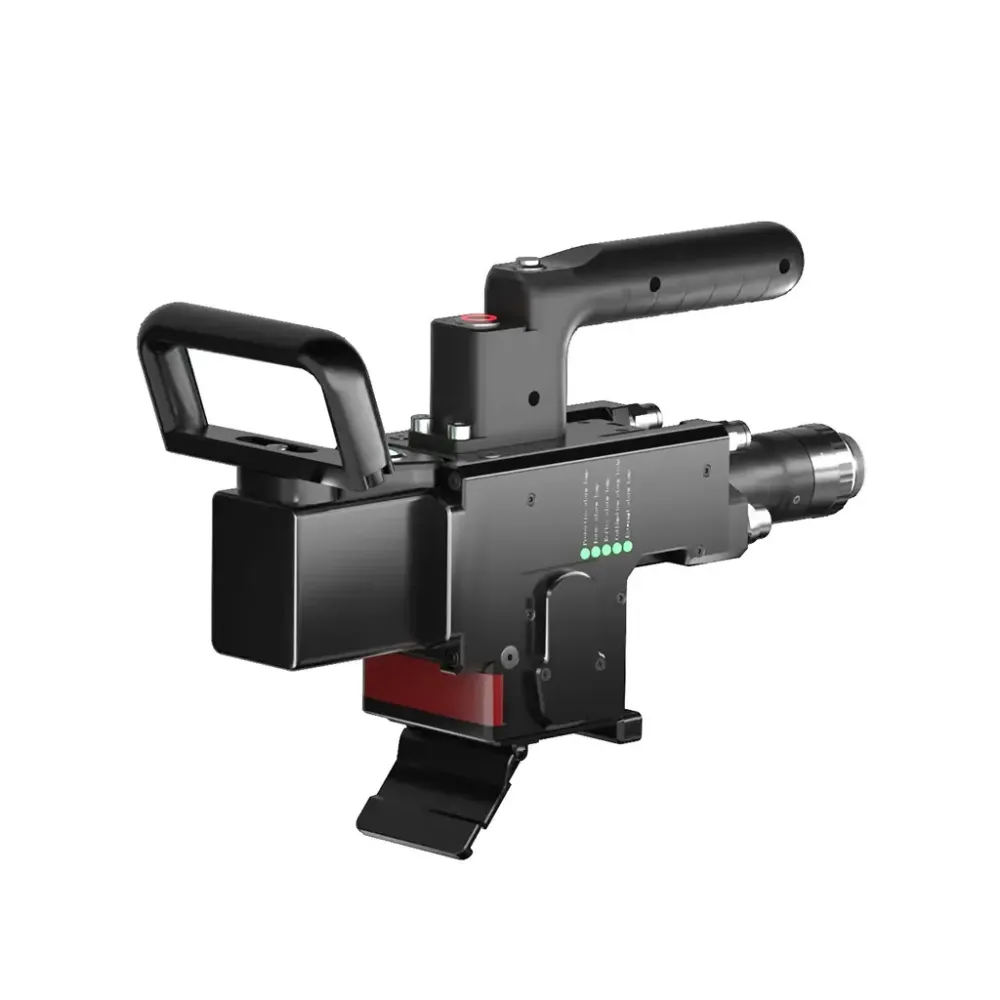

Tento produkt je inteligentní přenosná laserová čisticí hlava s jmenovitým výkonem ≤6 kW. Využívá vláknový laser s rozhraním QBH. Integrovaný s galvanometrem pro skenování umožňuje vysokorychlostní a širokopásmové laserové čištění. Má více funkcí sledování stavu a alarmů a lze jej ovládat a sledovat přes HMI dotykovou obrazovku, mobilní aplikaci a chytrou cloudovou platformu.
Pokud potřebujete 3D model tohoto produktu, můžete kliknout zde.
Představení produktu
- Funkce a použití: Odstranění rzi.
- Inteligentní ochranný systém, mobilní aplikace a PC monitoring, zpětná vazba o stavu práce v reálném čase.
- Optické komponenty s vysokým prahem pro lepší výsledky čištění.
- Více bezpečnostních zámků pro vysokou bezpečnost.
- Celotělové vodní chlazení pro zvýšenou stabilitu a odolnost.
- Ergonomický design pro pohodlné držení a snadnou manipulaci.
- Podpora připojení jedním kliknutím přes mobilní aplikaci.
- Aplikační scénáře: průmysl plechů, průmysl hardwaru.
Parametry produktu
| Název | Inteligentní přenosná čisticí hlava |
| Seeed Studio reComputer AI R2130-12 pohled na hardware | FWH60-C30A |
| Vláknové rozhraní | QBH |
| Rozsah vlnové délky | 1070±20 nm |
| Jmenovitý výkon | ≤6 kW |
| Ohnisková vzdálenost kolimace | 75 mm |
| Ohnisková vzdálenost | 1500 mm |
| Šířka skenování | 200～500 mm |
| Rychlost skenování | 40000 mm/s |
| Pomocný tlak | ≥0,5～0,8 MPa |
| Efektivní čistá apertura | Ø20 |
| Hmotnost | 2,3 kg |
| Funkce chytré ochrany | Ano |
Struktura produktu
Následující video ukazuje reálnou aplikaci čisticí hlavy FWH60-C30A u zákazníka. Video níže můžete sledovat, abyste se dozvěděli více o tom, jak tento produkt provádí čisticí úkoly.
Hlavní vlastnosti

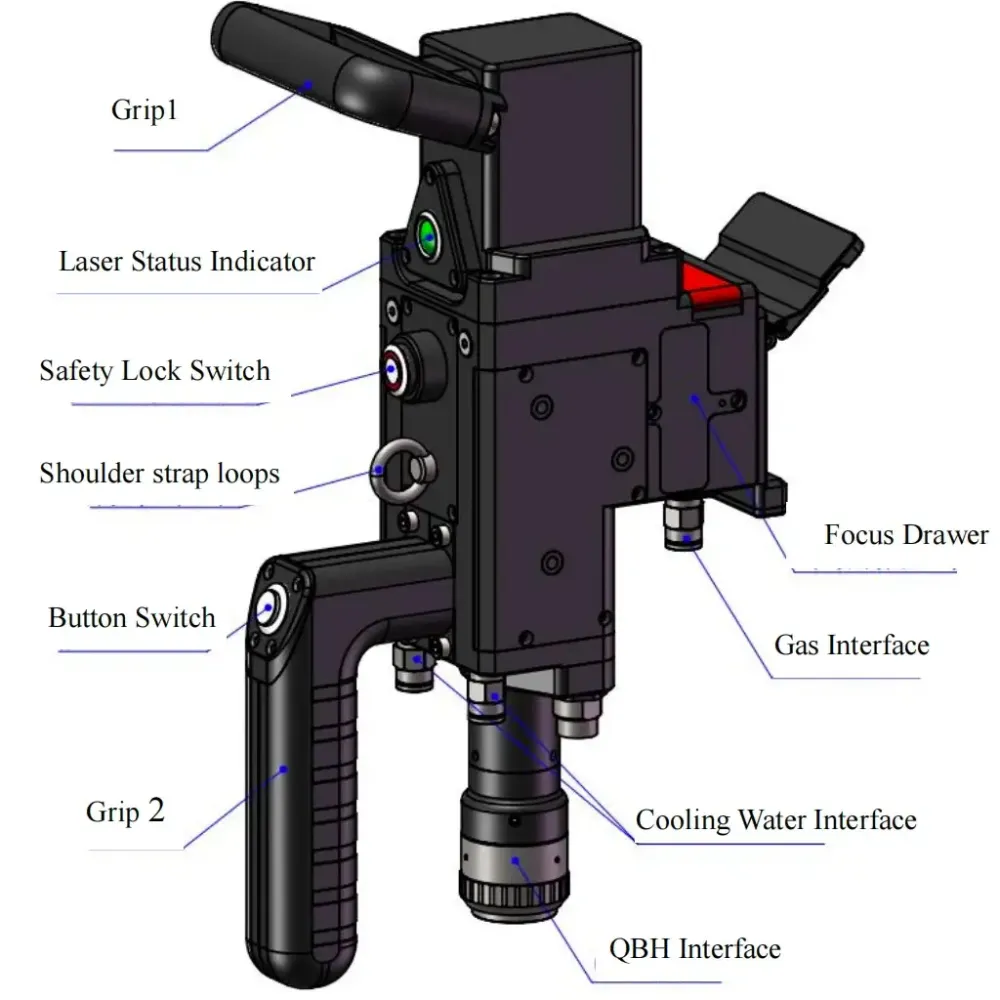

- Strukturální design: Přenosný design, vybavený kyvným držadlem, tlačítkovým spínačem, bezpečnostním blokovacím spínačem, popruhem přes rameno, indikátorem stavu laseru a různými alarmovými kontrolkami.
- Optický systém: Obsahuje kolimační čočku (D25*F75), odraznou čočku (44*28*4), zaostřovací čočku (D45*F1800) a vyměnitelnou ochrannou čočku na přední straně (D50*5).
- Připojení a chlazení: Vyžaduje připojení chladicího vodního okruhu (6mm vodní hadice) a pomocného ochranného plynu (6mm vzduchová hadice).

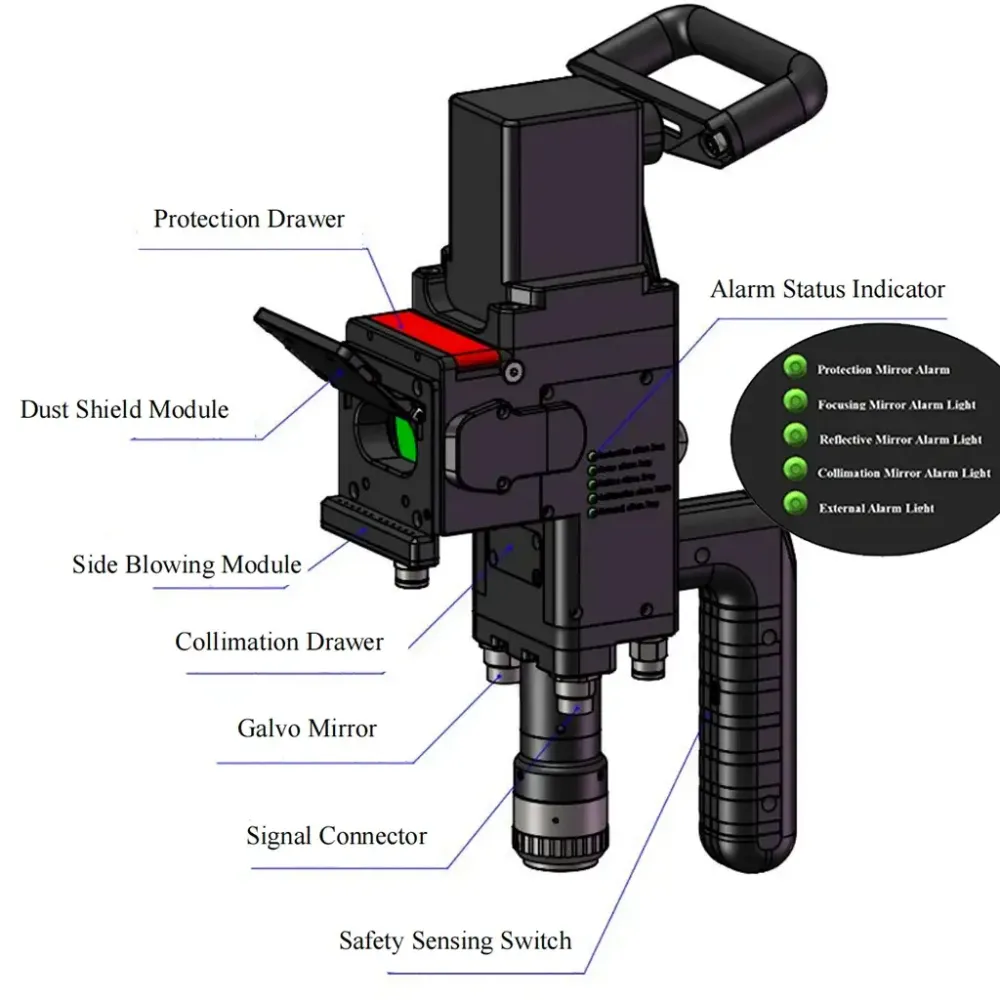

- Sledování stavu: Monitorování teploty kolimační čočky, odrazného zrcadla, zaostřovací čočky a ochranné čočky v reálném čase. Poskytuje alarm teploty čoček, alarm nízkého tlaku plynu, alarm chladiče, laserový alarm a alarm stavu galvanometru.
- Řízení a rozhraní:
- HMI dotyková obrazovka: 10,1palcová konfigurovatelná dotyková obrazovka pro nastavení parametrů procesu jako je výkon laseru, rychlost skenování, délka skenování, frekvence, pracovní cyklus a pro zobrazení stavu systému a alarmových informací.
- Elektrická rozhraní: Poskytuje různé rozhraní pro laser, galvanometr, podavač drátu, teplotní senzor, univerzální I/O, napájení, HMI, externí start a bezpečnostní blokování.
- Mobilní aplikace: Aplikace „RDWelder“ podporuje bezdrátové připojení zařízení přes AP režim (přímý) nebo STA režim (cloud), což umožňuje vzdálené nastavení parametrů, zobrazení stavu a řízení procesu.
- Smart Cloud: Webová platforma (https://fiot.chanelink.com/) umožňuje vzdálenou správu zařízení, sledování stavu, vzdálenou asistenci a dotazování technických dat.
Bezpečnostní opatření
- Před výstupem laseru musí být otevřen přední kryt proti prachu.
- Před provozem noste speciální ochranné brýle pro vláknový laser.
- Udržujte produkt čistý, aby se zabránilo vniknutí chladicí kapaliny, kondenzátu nebo jiných cizích látek do dutiny.
Obsah balení
| Název | Množství |
| Inteligentní přenosná svařovací hlava | 1 |
| Ochranná čočka | 4 |
| 24V spínaný zdroj napájení | 1 |
| ±15V spínaný zdroj napájení | 1 |
| 10palcová zobrazovací obrazovka | 1 |
| Kabel pro připojení displeje | 1 |
| Přenosný laserový svařovací systém V4 | 1 |
| Motorový kabel | 1 |
| Jeden kabel | 1 |
