Technické detaily:
– Typ: Podložka DIN 9021 (velká)
– Norma: DIN 9021
– Materiál: Ocel, černě pozinkovaná
– Tvar: Velká plochá podložka
– Použití: Pro rozložení zatížení a ochranu povrchu

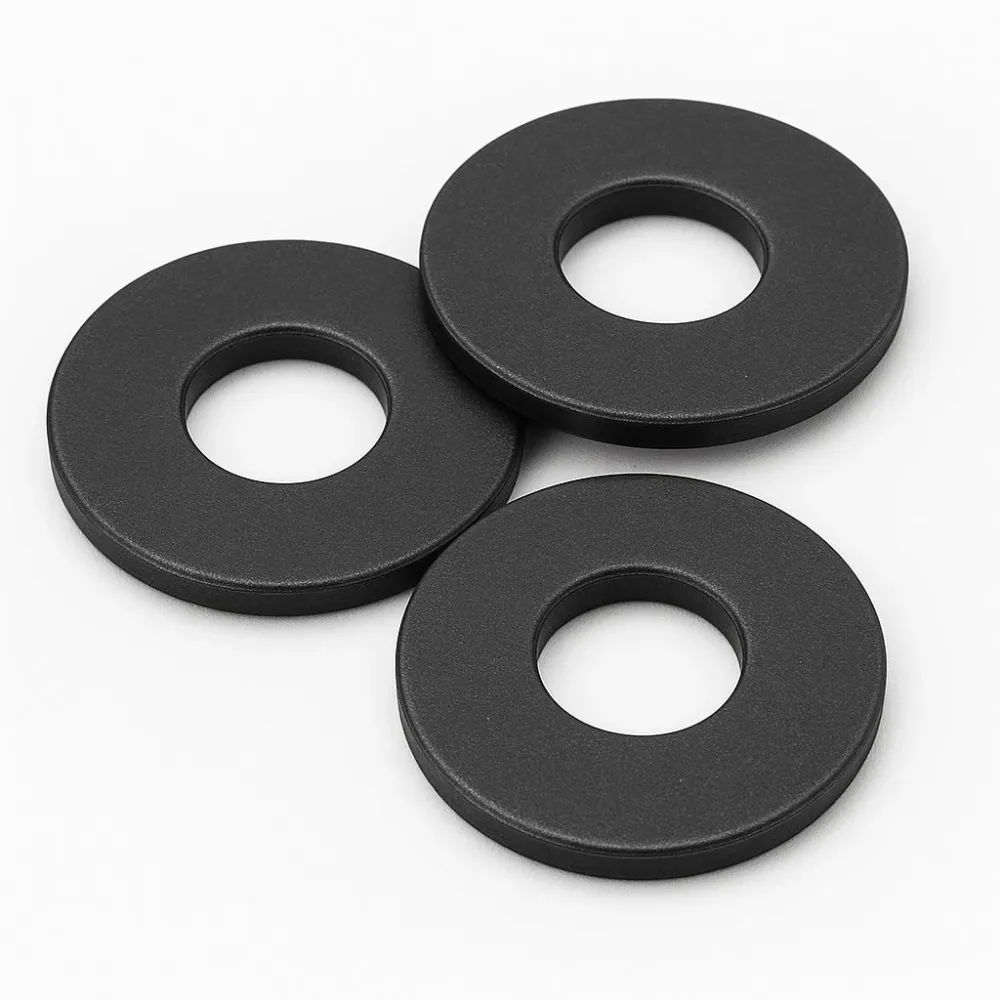

Tato podložka DIN 9021 má větší vnější průměr než běžné podložky, aby lépe rozložila sílu a chránila povrch.

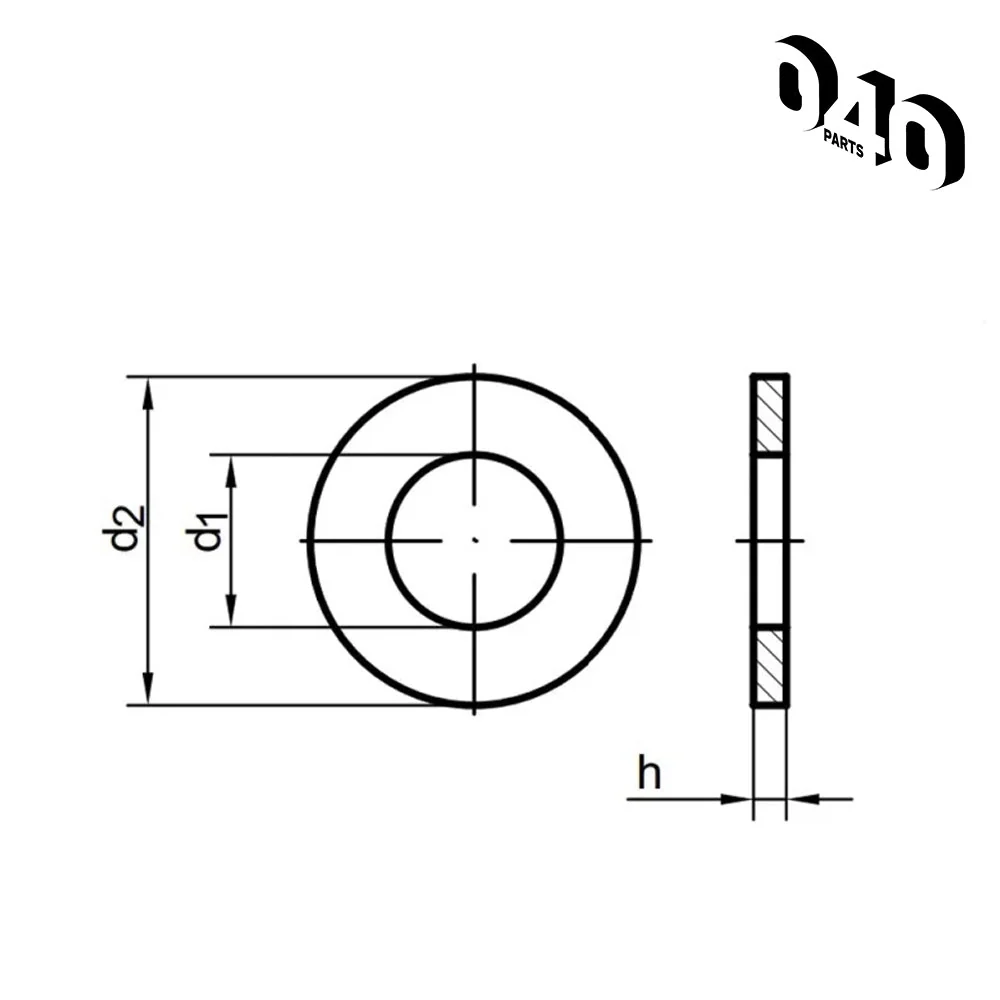

Rozměry (viz výkres v obrázcích):
- d = Vnitřní průměr (díra, odpovídající šroubu)
- D = Vnější průměr
- t = Tloušťka podložky
| Vhodné pro šroub M | Vnitřní průměr d (±0,1 mm) | Vnější průměr D (±0,2 mm) | Tloušťka t (±0,1 mm) |
|---|---|---|---|
| M4 | 4,3 mm | 13 mm | 1,6 mm |
| M5 | 5,3 mm | 16 mm | 1,6 mm |
| M6 | 6,4 mm | 18 mm | 1,6 mm |
| M8 | 8,4 mm | 24 mm | 2,0 mm |
| M10 | 10,5 mm | 30 mm | 2,0 mm |
| M12 | 13,0 mm | 36 mm | 2,5 mm |
(Rozměry jsou orientační hodnoty podle DIN 9021. Mohou se vyskytnout odchylky. Prosím věnujte pozornost popisu zboží.)
