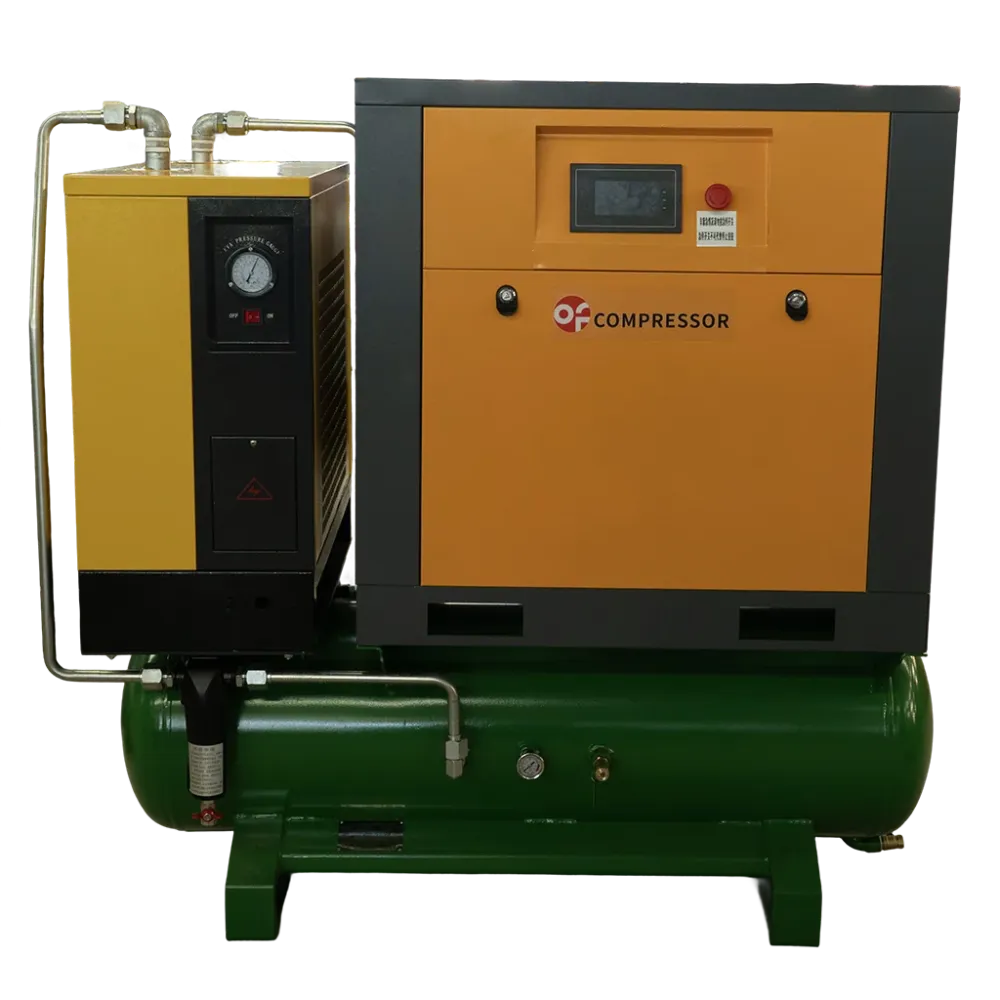

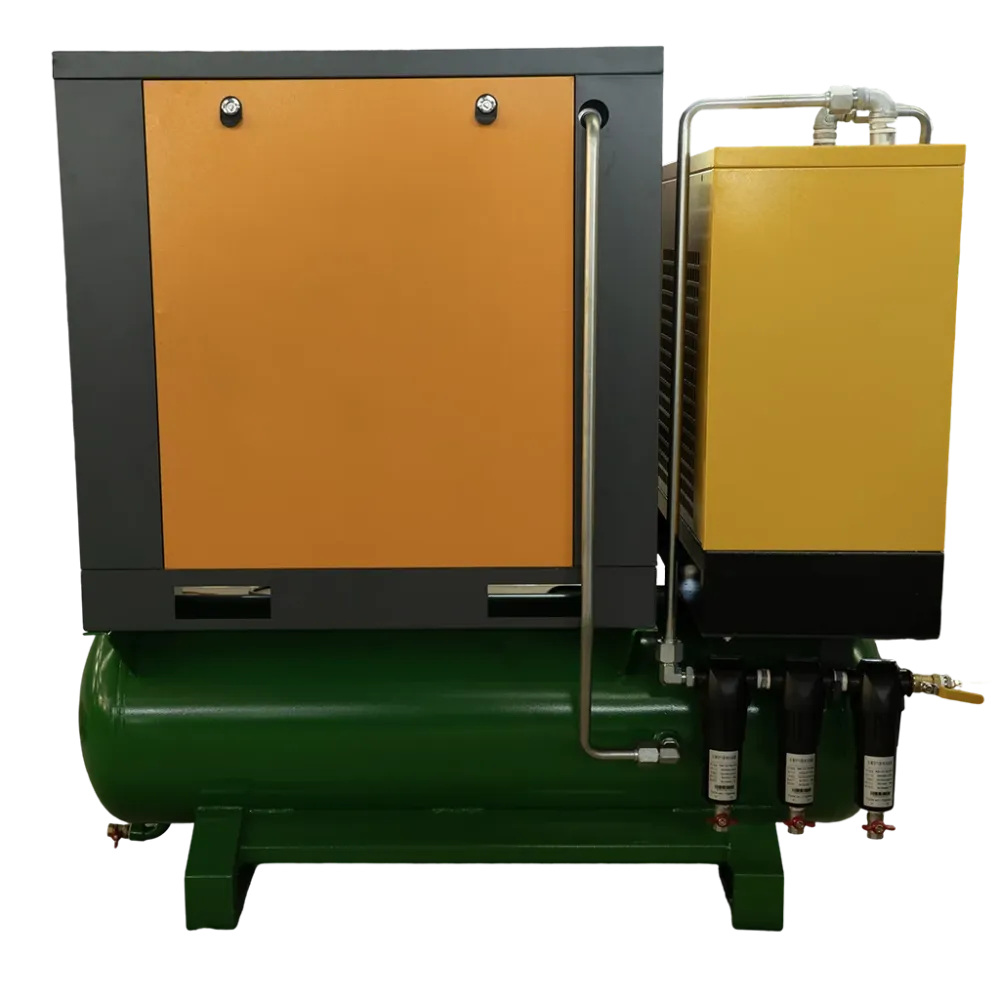

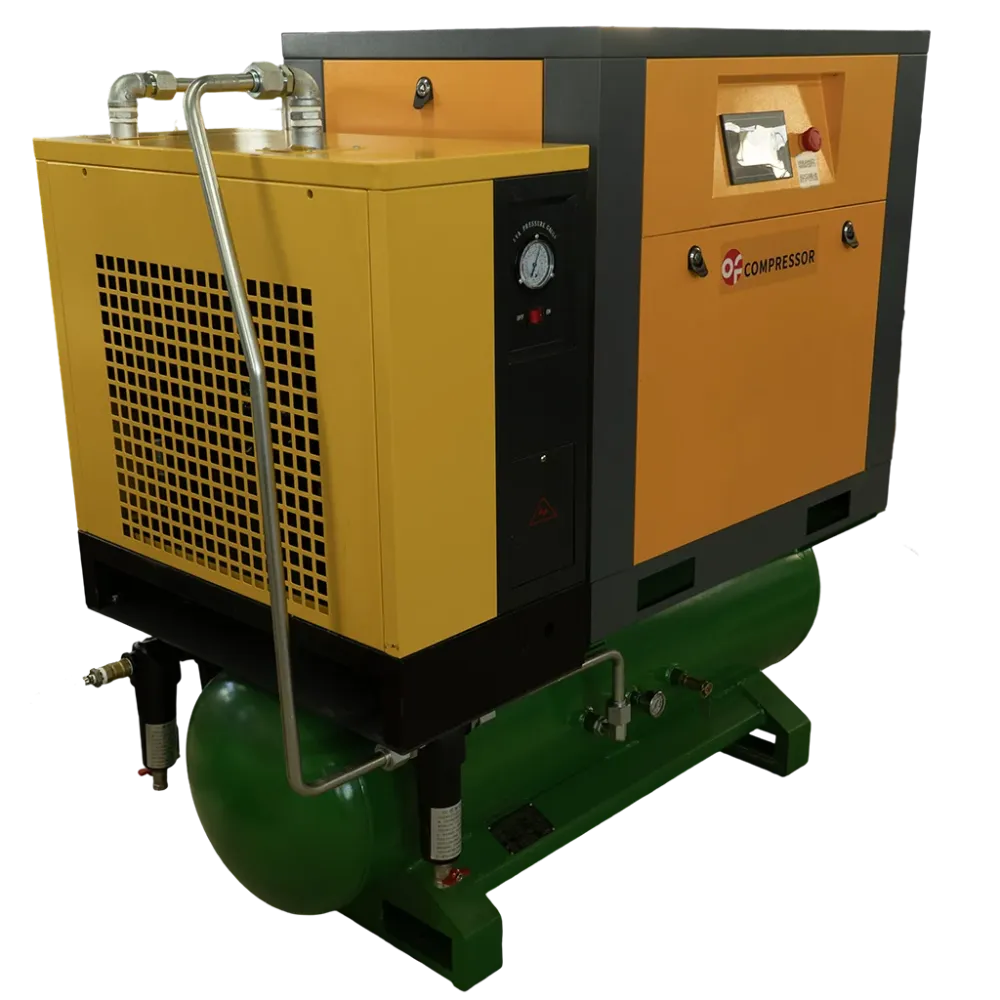

Na zakázku vyrobený společností OF AIR Compressor Co., Ltd. pro Cut Air vláknový laserový řezací stroj, vysokotlaký vzduchový kompresor CA7 dodává tlak až 1,2 MPa pro vysoce výkonné domácí použití. Díky kompaktnímu vzduchem chlazenému designu a bez nutnosti základu zahrnuje vzduchovou nádrž o objemu 0,18 m³ a třífázový systém následné úpravy (chladicí sušička + trojitá filtrace) pro zajištění čistého, stabilního a suchého stlačeného vzduchu. To zaručuje optimální kvalitu řezání a spolehlivý výkon laserového systému Cut Air.
Středotlaká a vysokotlaká část (vzduchový zdroj)
|
Položka |
Instrukce a doporučení |
|
Středotlaký a vysokotlaký vzduchový kompresor |
Zajišťuje vysokotlaký tlakový vzduch |
|
Vzduchová nádrž |
Ukládá vysokotlaký vzduch a zároveň funguje jako „tepelný vyrovnávač“. (To znamená, že po uskladnění ve vysokotlaké plynové nádrži je vysokoteplotní plyn z kompresoru vzduchu počátečně ochlazen a většina vody a pevných částic strusky je odstraněna, aby se snížila zátěž následného zařízení, zlepšil jeho chladicí účinek a snížila spotřeba energie.) |
|
Středotlaký a vysokotlaký Chladicí sušička |
Po nuceném průchodu tlakového vzduchu přes výparník pro chlad a teplo při výměně jsou plynné voda a další olej v tlakovém vzduchu ochlazeny. Voda a olej kondenzují do kapalné formy a odnášejí prach přes automatický odvodňovací systém k odstranění, čímž se získá čistý tlakový vzduch |
|

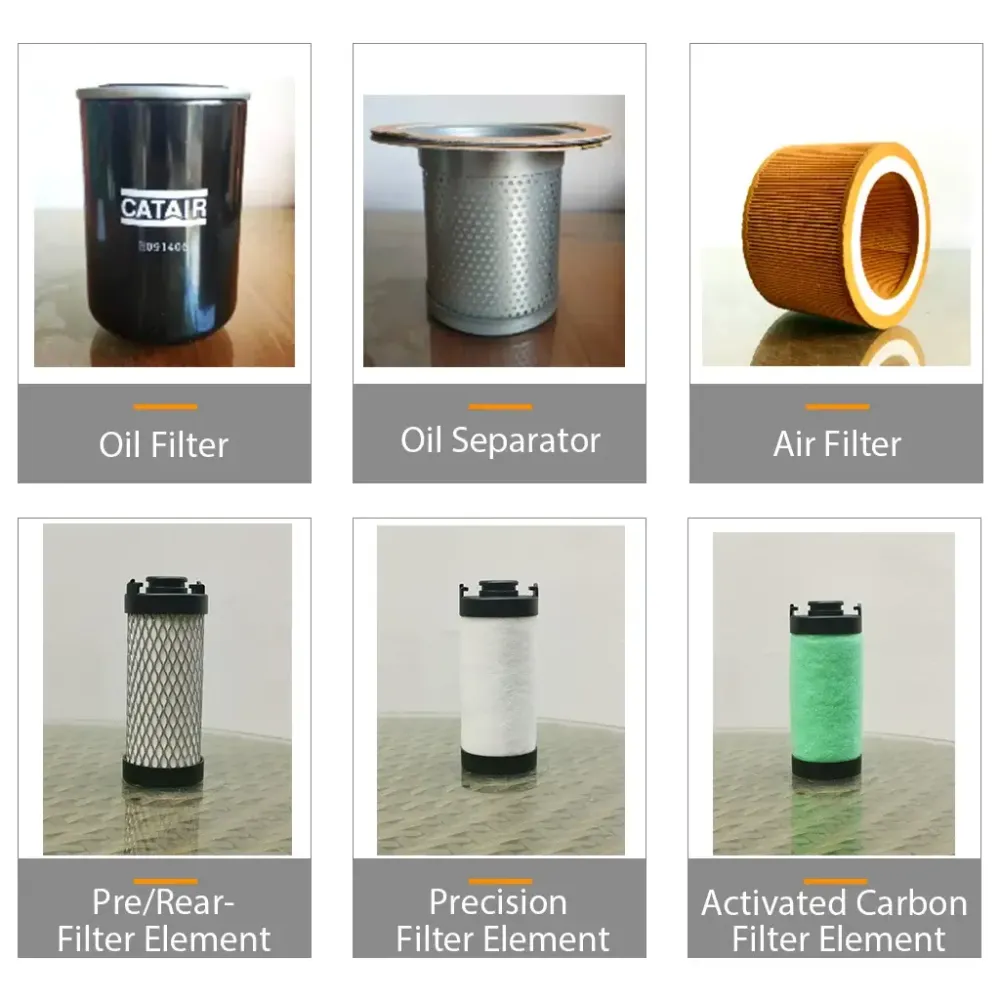

Předfiltr |
Počáteční filtrace pevných nečistot (větších částic) z tlakový vzduch |
|
Postfiltr |
Filtrovat menší pevné nečistoty v tlakovém vzduchu |
|
Přesný filtr |
Základně filtruje pevné nečistoty ze stlačeného vzduchu |
Technický popis středotlaké a vysokotlaké vzduchové kompresorové jednotky
Model: Středotlaký a vysokotlaký vzduchový kompresor
Typ modelu: CA7
Technologický parametr
|
Jmenovitý výkon |
HP |
7,5KW |
|
Objemový průtok |
m3/min |
0.6 |
|
Teplota nasávání |
℃ |
≤35 |
|
Teplota výtoku |
℃ |
≤60 |
|
Režim instalace |
Žádná instalace na základnu uvnitř budovy |
|
|
Tlak při plném zatížení |
Mpa |
1.2 |
|
Požadavky na napájení |
V/Hz/Ph |
220/50/2 |
|
Chladicí režim |
vzduchové chlazení |
|
|
Počet hlav |
jednostupňový |
|
|
Objem |
M3/min |
0.18 |
|
Maximální pracovní tlak |
Mpa |
1.2 |
|
Maximální teplota nasávání |
℃ |
<100 |
|
Vnější rozměry D * Š * V |
Mm |
1500*600*1300 |
|
Maximální okolní teplota |
℃ |
38 |
Zařízení pro následné zpracování středního a vysokého tlaku
Model: Sušička chladiva pro střední a vysoký tlak
Typ modelu: 0,6 kubických / 1,2Mpa
Technologický parametr
|
Kapacita vzduchového zařízení |
0,6Nm3/min |
|
|
Provozní podmínky |
Maximální vstupní tlak |
1,2 Mpa |
|
Vstupní teplota |
≤80℃ |
|
|
Tlakový rosný bod |
10-15℃ |
|
|
Teplota okolí |
< 46℃ |
|
|
Typ chladiva |
R22 |
|
|
Napájení |
0.8kw |
|
|
Chladicí režim |
Vzduchové chlazení |
|
|
Hydatoda |
Tři 4-otvorové časované automatické odvzdušňovací elektromagnetické ventily nizozemské značky (lze časovat pro odvzdušnění podle spotřeby plynu zákazníka zajistit suchý vzduch zdroj) |
|
|
Elektrický systém |
Provozní napájení |
jednofázové/220V/50Hz |
|
Připojovací trubka průměr |
Vstup stlačeného vzduchu |
závitové spoje |
