Technické detaily:
– Typ: Válcová šroub
– Norma: ISO 10642 (dříve DIN 7991)
– Závit: Podle zvolené varianty
– Pevnost: 8-8
– Povrch: černě pozinkovaný
– Pohon: Vnitřní šestihran
– Délka: Podle zvolené varianty

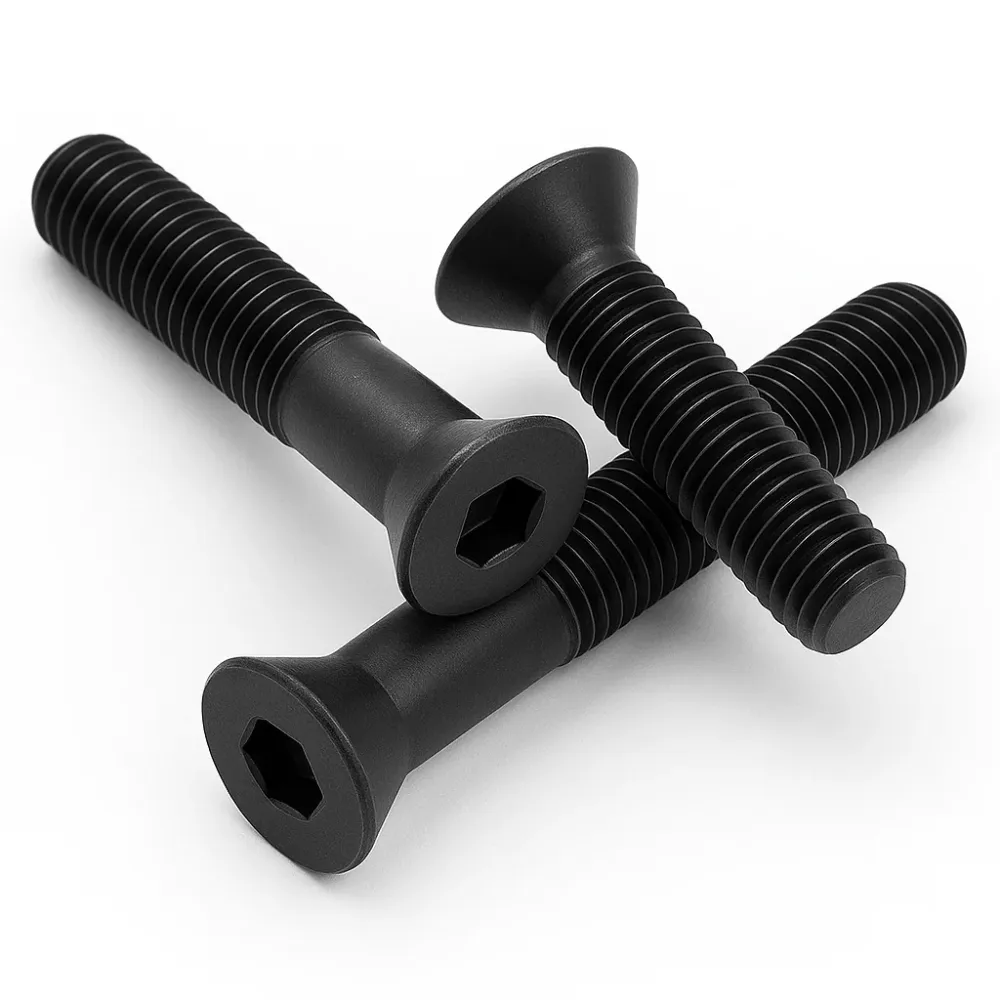

Tato zapuštěná šroub s vnitřním šestihranem podle ISO 10642 (dříve DIN 7991) je vyrobena z vysoce kvalitní oceli a má černě pozinkovaný povrch. Je ideální pro profesionální i soukromé aplikace, kde mají být hlavy šroubů zarovnány s povrchem.
U jemného závitu je uvedena stoupání, u standardního závitu ne.
Synonymní označení:
- Zapuštěná šroub s vnitřním šestihranem
- Vnitřní šestihran zapuštěná šroub
- Zapuštěná šroub
- Plochá hlava šroub s vnitřním šestihranem

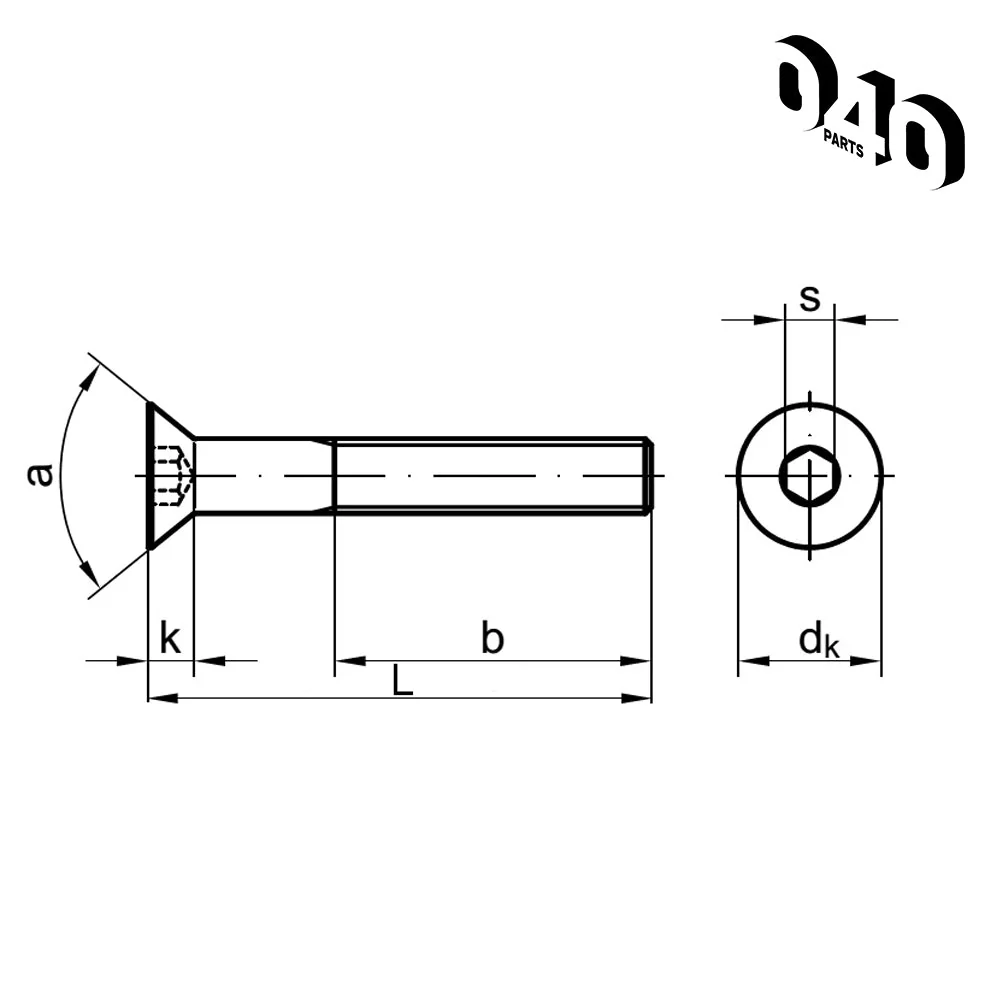

Rozměry (viz výkres na obrázcích):
- b = Délka závitu (může se lišit z důvodu výroby nebo být větší. Prosím kontaktujte nás před objednávkou, pokud potřebujete konkrétní délky.)
- s = Velikost klíče
- k = Výška hlavy (výška zapuštěné hlavy)
- dk = Průměr hlavy
*Rozměry nejsou normalizovány, jsou to orientační hodnoty.
| Velikost závitu (M) | Výška hlavy (k) | Průměr hlavy (dk) | Max. délka závitu (b) | Velikost klíče (s) | Stoupání závitu (p) |
|---|---|---|---|---|---|
| M3 | 1,65 mm | 6,72 mm | 18 mm | 2,0 mm | 0,50 mm |
| M4 | 2,20 mm | 8,96 mm | 20 mm | 2,5 mm | 0,70 mm |
| M5 | 2,50 mm | 11,20 mm | 22 mm | 3,0 mm | 0,80 mm |
| M6 | 3,00 mm | 13,44 mm | 24 mm | 4,0 mm | 1,00 mm |
| M8 | 4,00 mm | 17,92 mm | 28 mm | 5,0 mm | 1,25 mm |
| M10 | 5,00 mm | 22,40 mm | 32 mm | 6,0 mm | 1,50 mm |
| M12 | 6,00 mm | 26,88 mm | 36 mm | 8,0 mm | 1,75 mm |
(Zobrazené produktové obrázky jsou příklady pro hrubou orientaci tvaru a barvy. Rozměry a materiály se mohou lišit – rozhodující je popis článku.)
