Aplikace
Tento modul lze použít v oblasti snižování napětí, kde je vstupní napětí vyšší než výstupní napětí, například baterie, napájecí transformátory, DIY nastavitelné regulované napájecí zdroje, 24V napájecí zdroje pro notebooky ve vozidlech, průmyslové zařízení pro snižování napětí, 12V na 3,3V, 12V na 5V, 24V na 5V, 24V na 12V, 36V na 24V atd.
Vlastnosti
- S voltmetrovým displejem, chyba voltmetru ± 0,1 V, rozsah 4 ~ 40 V. (Poznámka: pokud je vstupní napětí nižší než 4 V, vestavěný voltmetr nefunguje a nezobrazuje)
- Velký objem 5*5 dotkněte se tlačítka pro přepnutí měřeného vstupního nebo výstupního napětí, a je zde kontrolka, která ukazuje, které svorkové napětí je měřeno. Výchozí digitální trubice zobrazuje vstupní napětí při prvním spuštění a indikátor vstupu IN je zapnutý; dotkněte se tlačítka, digitální trubice zobrazuje výstupní napětí a indikátor výstupu OUT je zapnutý. A uchovává poslední nastavení i po vypnutí a opětovném zapnutí.
- Voltmetr lze vypnout dlouhým stiskem spínače na více než 1 sekundu a méně než 4 sekundy a jeho uvolněním. Po vypnutí voltmetru stačí krátce stisknout spínač pro zapnutí voltmetru.
- Funkce kalibrace chyby měření vstupního a výstupního napětí, dlouze stiskněte tlačítko déle než 4 sekundy a poté po uvolnění vstupte do funkce kalibrace chyby měření napětí. V tuto chvíli svítí kontrolka IN (kalibrační vstupní terminál) a digitální displej bliká a zobrazuje správnou hodnotu (výchozí parametr je 0,0). V tuto chvíli krátce stiskněte tlačítko pro změnu hodnoty (rozsah hodnot je -0,5~0,5, jednotka je V), kladné číslo znamená kalibraci směrem nahoru a záporné číslo kalibraci směrem dolů. Po nastavení kalibrační hodnoty vstupního konce stiskněte a držte tlačítko déle než 2 sekundy a poté uvolněte pro kalibraci chyby výstupního konce. V tuto chvíli svítí kontrolka OUT (kalibrace výstupního konce) a zobrazuje se kalibrační hodnota výstupního konce. Způsob nastavení je stejný jako u vstupního konce. Po nastavení kalibrační hodnoty výstupního konce stiskněte a držte tlačítko déle než 2 sekundy. Po uvolnění bude nastavená hodnota uložena a napětí se vrátí k normálnímu zobrazení. Nastavená kalibrační hodnota bude okamžitě účinná a neztratí se po výpadku napájení. (S touto funkcí můžete splnit vaše vyšší požadavky na přesnost)
- S terminály je snadné použití bez páječky a body připojení pájecího drátu jsou vyhrazeny (vstupní napětí je o více než 1 V vyšší než výstupní napětí)
- Používá interní oscilační frekvenci 150 kHz, patří do druhé generace spínaných napěťových regulátorů s nízkou spotřebou energie a vysokou účinností
- Vstupní konec je chráněn dvěma trubkami a opačné připojení nezpůsobí spálení modulu
- S ochranou proti přehřátí a ochranou proti zkratu (prosím, zesilte odvod tepla, pokud je více než 15W)
Specifikace
| Vstupní napětí: | 2,5 V ~ 40 V |
| Výstupní napětí | 1,25V~37V (nastavitelný) |
| Výstupní proud | 3A (max.) |
| Účinnost konverze | 92 % (max.) |
| Zvlnění výstupu | <30 mV |
| Spínací frekvence | 150 kHz |
| Pracovní teplota | -45℃~ +85℃ |
Velikost

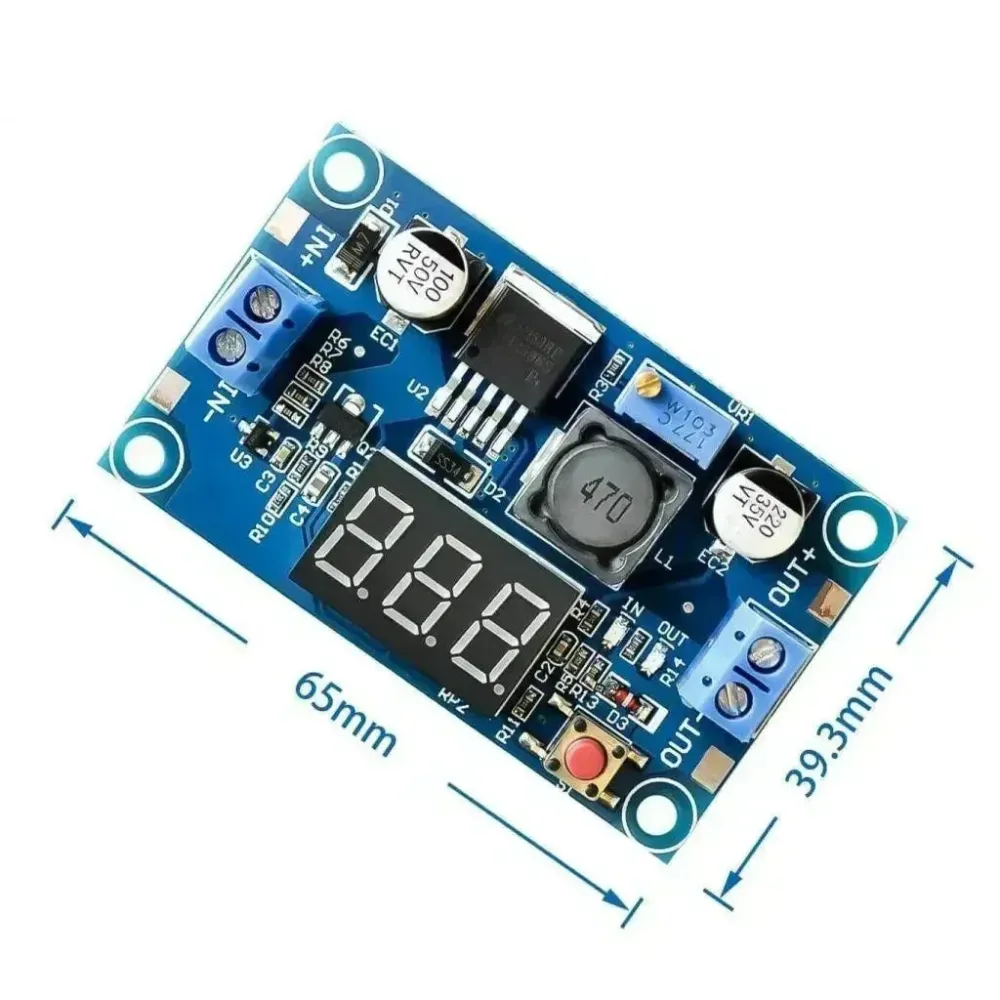

- Velikost produktu: 66mm * 36mm * 14mm (DxŠxV)
- Hmotnost produktu: 23g (včetně obalu) Barva: modrá Balení: elektrostatický sáček
Opatření
Je to velký výstupní proud až 3A, doporučený pracovní proud je přibližně 2A, při více než 2A je potřeba přidat chladič
Při problému, kdy nelze nastavit výstupní napětí a je vždy rovno vstupnímu napětí, otočte prosím potenciometrem proti směru hodinových ručiček více než 10 otáček, a poté modul použijte k normálnímu nastavení napětí. Protože tento step-down modul opouští továrnu, výchozí výstupní napětí je přibližně 20V.
