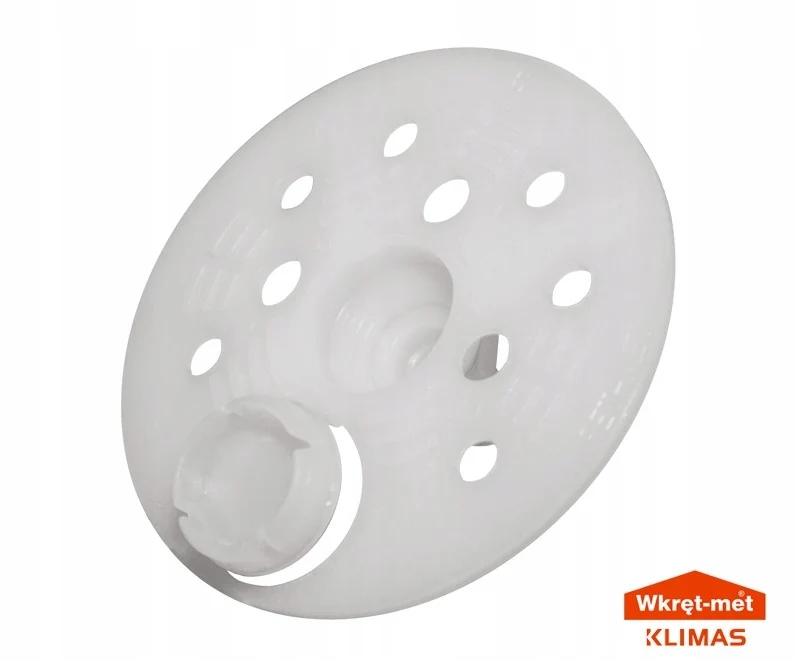

KLIMAS Wkret-met TDP-060 přítlačný izolační talířek 60 mm

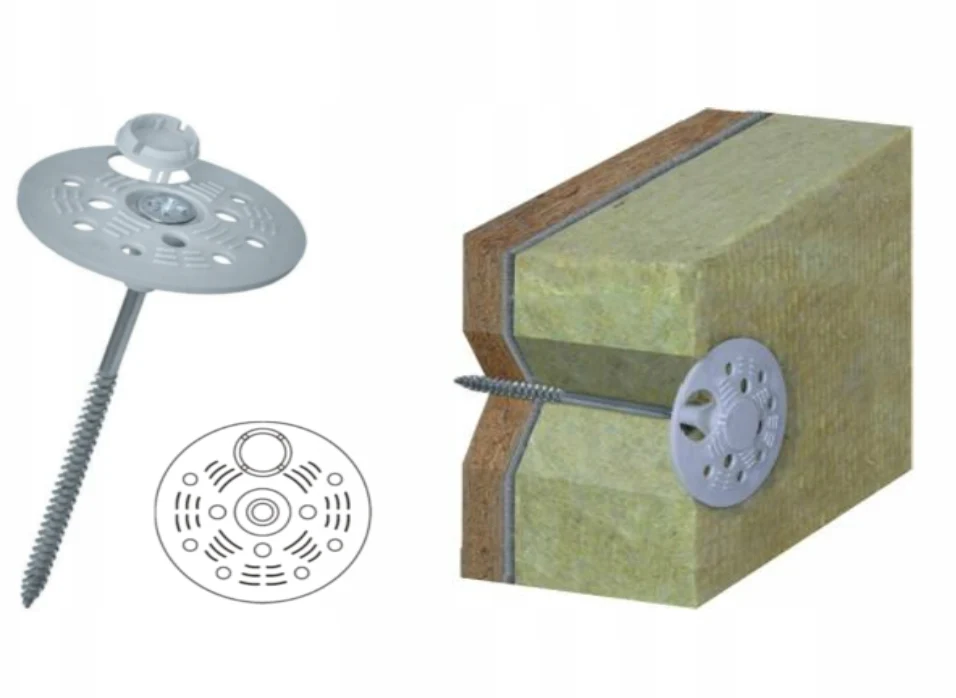

KLIMAS Wkret-met TDP-060 přítlačný izolační talířek 60 mm je speciální šroubovací spojovací prvek spolu s ocelovým šroubem je ideální pro upevnění PIR desky, minerální vlny a polystyrenu do dřevěných podkladů, vláknocementových desek a ocelového plechu. Spojovací prvek má integrovanou zátku na podpůrné podložce, která snižuje bodovou tepelnou vodivost spojovacího prvku. Přítlačný izolační talířek je vhodný pro PIR desku, EPS polystyren, XPS polystyren – styrodur, minerální vlnu.

K přítlačnému izolačnímu talířku doporučujeme šrouby:
KLIMAS Wkret-met WKCP Ø6 mm TX-30 konstrukční vrut do dřeva s talířovou hlavou,
KLIMAS Wkret-met KSGD PH-2 fosfátový vrut typu sádrokarton – dřevo

Výhody

• Univerzální použití pro instalaci běžně používaných izolačních materiálů na dřevěné a ocelové povrchy
• Integrovaná zátka s přírubou minimalizuje vznik tepelných mostů, utěsňuje spoj.
• Široká škála a typ použitých šroubů – možnost uchycení izolačních materiálů různých tloušťek

Typy podkladů, na které lze kotvu TDP-060 instalovat:

• Třída konstrukčního dřeva ≥ C22
• OSB desky na bázi dřeva
• Vláknocementové desky
• Ocelový plech S280GD

Návod na instalaci

1. Před instalací identifikujte podklad (dřevěný podklad, vláknocementové desky, ocelový plech) a vyjměte vhodné upevňovací prvky.
2. Zvolte přiměřenou délku šroubu tak, aby závitová část šroubu byla v konstrukčním materiálu stěny.
3. Počet kotev na 1 m² by měl být definován v návrhu tepelné izolace. Doporučený počet spojovacích materiálů:
   PRO POLYSTYRÉN:
   – do výšky 15 m od země minimální použití 6 ks/m² ve střední části stěny a 8 ks/m² v rohové části
   – nad 15 m od země použijte minimálně 8 ks/m² ve střední části stěny a 10 ks/m² v rohové oblasti;
   pro VLNU je třeba zvýšit počet spojovacích prvků v každé oblasti o 2 ks/m²
   Doporučení nenahrazuje návrh tepelné izolace!
4. Při montáži spojovacích prvků není třeba předem vrtat otvory (pro šrouby se závitem pro použití do dřeva nebo oceli).
5. Pomocí šroubováku utáhněte šroub tak, aby podpůrná podložka upevňovacího prvku byla pokryta tepelně izolačním materiálem.
