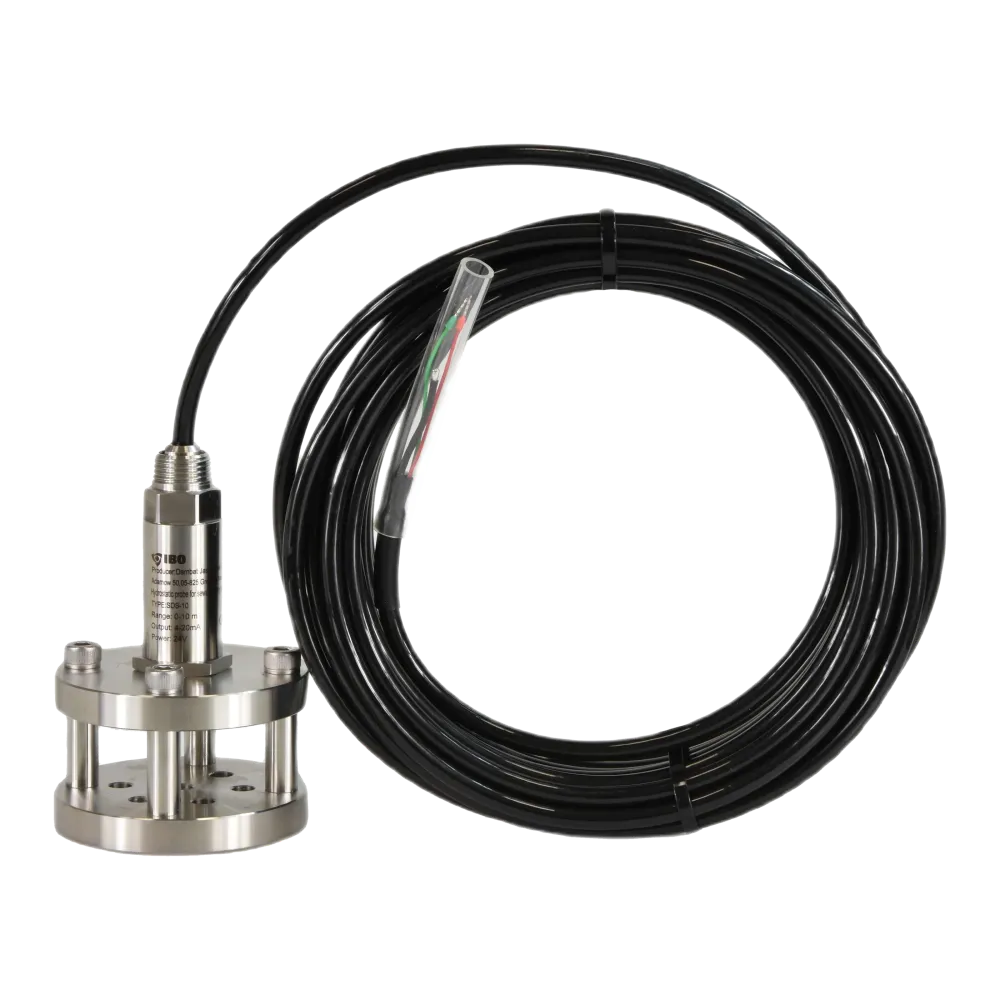

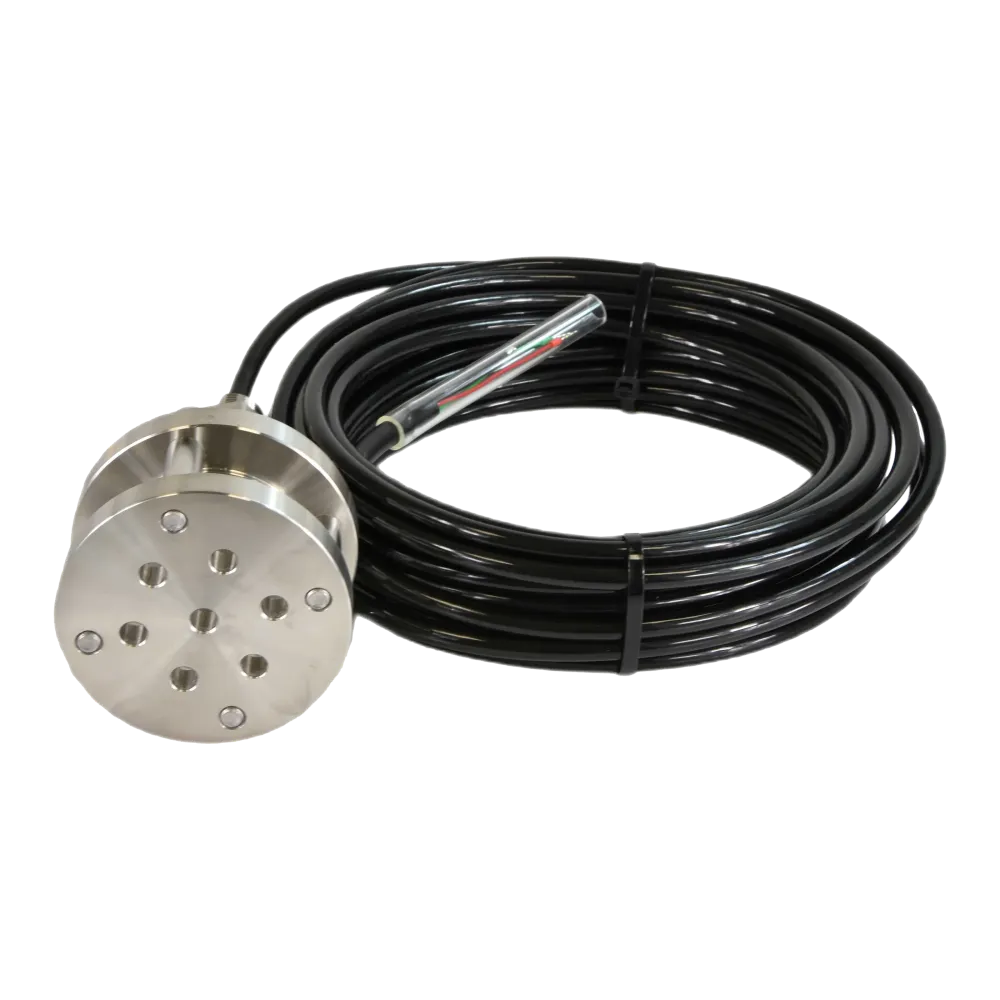

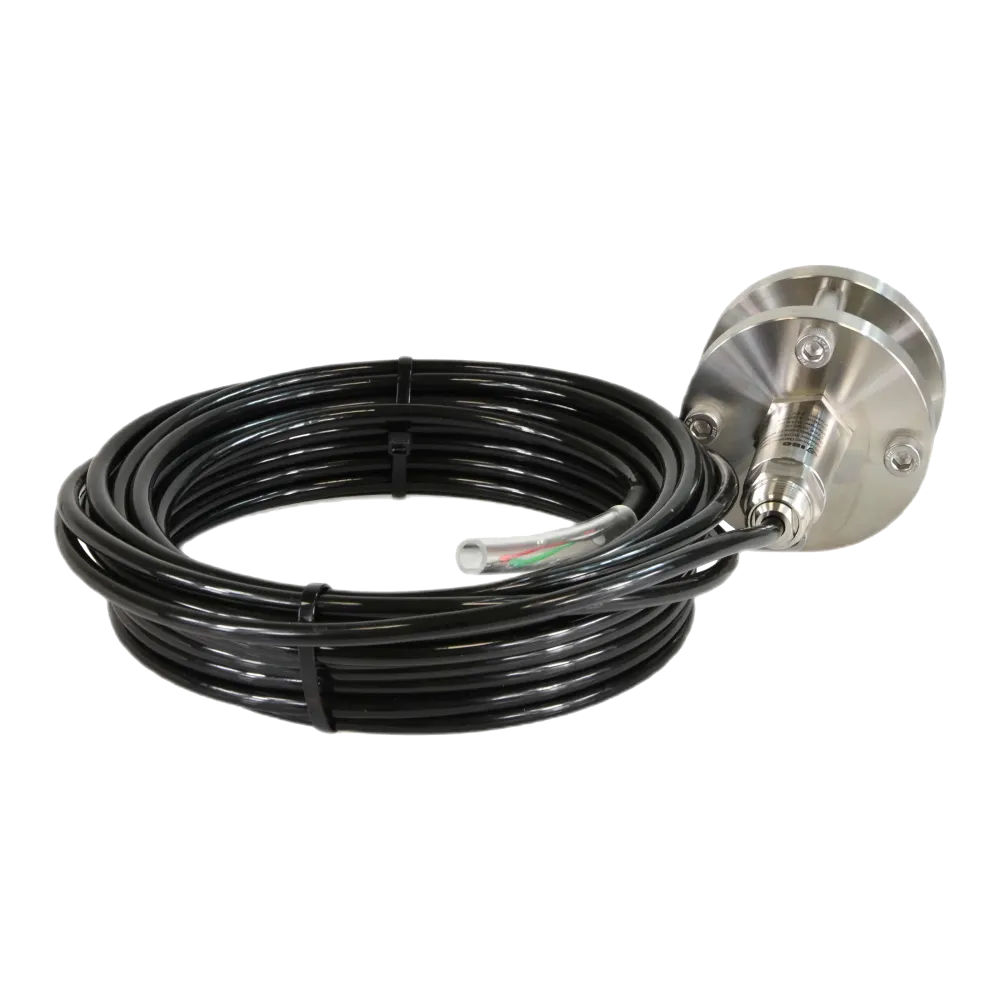

Hydrostatická sonda SDS-10

Hydrostatická sonda SDS-10 Je určen pro hladké měření střední hladiny v nádržích, čerpacích stanicích, kanálech a dalších místech s vysokou sedimentací. Převodník hladiny kapaliny je založen na principu, že měřený statický tlak kapaliny je úměrný výšce kapaliny v nádrži.

Produkt používá piezorezstantní účinek citlivých keramických prvků k přeměně statického tlaku na elektrický signál, který je přenášen do vyhrazeného digitálního obvodu na: jeho posilování, lineární kompenzaci, protichůdné poruchy, anti -redce a další zpracování signálu. Výsledkem je získání signálu s parametry standardního průmyslového signálu, např. 4-20 MA, 0-10 V, atd.

Díky standardizovanému elektrickému signálu jsou získány podrobné informace o střední úrovni v nádrži, která se používá ke čtení parametrů a/nebo úrovní hladin, např. Zapnutí nebo vypnutí: Čerpadla, svahy, ventily atd.

Osud: Chemické rostliny, čistírny odpadních vod, různé kyselé kapaliny a plyny jiné než hydrochoky, přehrady, řeky a další místa se spoustou sedimentů.

Charakteristiky:

• Mnohem větší přesnost měření a možnosti pro jiné metody měření, jako jsou vodivé sondy nebo plavecké spínače,
• Velký rozsah měření, pokud jde o hloubku nádrže a hladiny kapaliny (0-10 m H2O) a necitlivost na změny teploty (-20 ° C–+80 ° C).
• Žádné pohybující se prvky, jako je ohýbací kabel u plavců, což může vést k vznášejícímu se zavěšení nebo poškození v důsledku eseje,
• Mnohem nižší náchylnost k ucpávání nebo přípravě s lepicími a trvalými frakcemi odpadních vod než v případě bedniometrických sond,
• Trvalé pracovní podmínky, vyplývající z potřeby neustále ponořit sondu do média,
• Snadná a nízká úroveň instalace, sonda visí na vlastním kabelu jen pár cm nad dnem,
• Vysoká odolnost vůči variabilnímu a agresivnímu prostředí odpadních vod, u obyčejných plavců, kradou, ztuhnou a poškozují kabely v průběhu času a bertometrické sondy se shodují s nečistotami nebo nájezdem a ztratí své podmínky vodivosti.
• Úrovně čtení přes převodník lze snadno modifikovat v ovladačích, v případě vodivých sond a plavců, které musíte zasahovat do jejich instalace v nádrži.
• Záruka a post -warranty služba
• 24 -měsíční záruka

Technické údaje:

• Rozsah měření: 0–10 m H2O (metry vodního sloupce),
• Napájení napájení: 10-30 V DC napětí,
• Výstupní signál: 4-20 MA a RS485
• Teplota kapaliny: -20 ° C–+80 ° C,
• Kompenzace teploty: 0 ° C–+50 ° C,
• Membránový materiál: keramika AL2O3,
• Přetížení: 300%,
• Houzový materiál: nerezová ocel 316 l,
• Přesnost: 0,1% FS (FS – plné měřítko),
• Délka drátu: 10 metrů.
• Odpor (Ω):
  • Elektřina (2 dráty): ≤ (Napětí napájení – 8 V) / 0,02 a
  • Napětí (3 vodiče):> Maximální výstupní signál / 1 Ma
  • Proporcionální napětí (3 dráty)> 10 k
• Maximální spotřeba energie:
  • Elektřina (2 dráty): maximálně 25 mA,
  • Napětí (3 dráty): 2,5 mA,
  • Proporcionální napětí (3 dráty): 2,5 Ma.
• Doba odezvy na změny:
  • Počáteční nastavení po připojení: ~ 100 ms
  • Čas odpovědi: 10 ms
  • Dotaz: 1 min
• Odolnost proti nárazu: 10 g (standard IEC 60068-2-6, za podmínek rezonance)
• Odolnost vůči dopadu: 500 g (standard IEC 60068-27, mechanický dopad)
• Délka vykořisťování: 1 milion cyklů měření tlaku.
• Ochrana blesku: V souladu s normami IEC 61000-4-5/ Level-4
