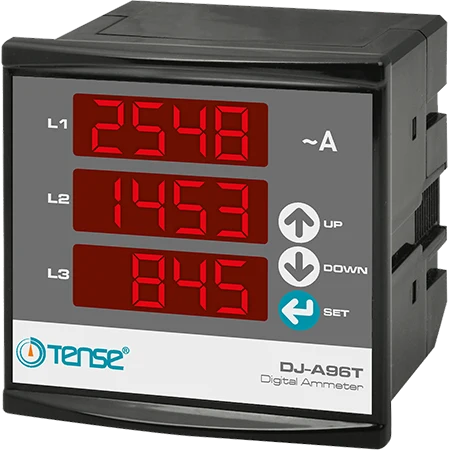

DJ-A96T – Třífázový digitální panelový ampérmetr

Třífázový digitální ampérmetr DJ-A96T je určen pro přesné sledování proudu v třífázových systémech. Umožňuje zobrazit okamžité zatížení na jednotlivých fázích L1, L2, L3 pomocí externích proudových transformátorů (CT). Zařízení nabízí jasný displej, jednoduché nastavení a spolehlivý provoz.

Hlavní vlastnosti

• Měření proudu v třífázových soustavách

• Samostatný údaj pro fáze L1, L2, L3

• Měření pomocí externích proudových transformátorů

• Snadné nastavení převodového poměru CT

• Velký a čitelný displej – 3×4 číslice, výška 14 mm

• Kompaktní panelové provedení

Technické parametry ampérmetru

• Napájecí napětí: 230 V AC

• Spotřeba zařízení: < 4 VA

• Měřicí rozsah proudu: 0,1…5,5 A

• Podporovaný rozsah CT: 5/5 A až 5000/5 A

• Přesnost měření: ±2 %

• Displej: LED, 3×4 číslice, výška 14 mm

• Rozměry: 97,2 × 97,2 mm

• Rozměr pro výřez: 91 × 91 mm

• Hloubka: 45 mm

• Balení neobsahuje proudové transformátory (lze dokoupit samostatně)

Princip činnosti a nastavení

1. Připojte zařízení podle schématu zapojení.

2. Připojte proudové transformátory podle očekávaného proudu v soustavě (převod xxxx/5 A).

3. Vodiče CT připojte ke svorkám „kx“ a „lx“. Výstup z CT nesmí přesáhnout 5 A.

4. Po zapnutí napájení podržte tlačítko „Menu“ 2 sekundy.

5. Pomocí tlačítek Nahoru / Dolů nastavte převod použitých CT.

6. Nastavení uložte dlouhým stiskem tlačítka „Menu“.

7. Po připojení zátěže začne ampérmetr měřit a zobrazovat proud.

Upozornění: Proudové transformátory musí být z bezpečnostních důvodů vždy uzemněny.

Technické vlastnosti polovodičového výstupního relé

(Tentokrát uvedené parametry odpovídají SSR – pokud má být odděleně, mohu to rozdělit.)

• Typ relé: polovodičové

• Řídicí napětí (vstup): 3…32 V DC

• Spínané napětí: 24…480 V AC (nevhodné pro motory)

• Úbytek napětí při sepnutí: < 3 V

• Spouštěcí proud: 5 mA

• Napětí cívky: 3…32 V DC

• Maximální spínaný proud: 25 A

• Izolační pevnost: 2500 V AC

• Způsob spínání: zapnutí při průchodu proudu nulou (zero-cross)
